德州仪器LP8864-Q1高效LED驱动器的介绍

德州仪器（TI）LP8864-Q1高效LED驱动器带有升压控制器。四个高精度电流吸收器支持相移，该相移可根据使用的通道数自动调整。可通过I 2全局控制LED亮度C接口或PWM输入。升压控制器具有基于LED电流吸收器的净空电压的自适应输出电压控制。

通过在所有情况下将升压电压调整到最低的足够水平，此功能可将功耗降至最低。宽范围的可调频率使LP8864-Q1避免受到AM无线电频带的干扰。德州仪器（TI）LP8864-Q1支持内置的混合PWM调光和模拟电流调光，可降低EMI，延长LED寿命并增加总光学效率。

LP8864-Q1 LED驱动器特征

符合AEC-Q100的汽车应用要求

–40°C至+ 125°C，T A器件温度等级1

设备HBM ESD分类等级2

设备CDM ESD分类等级C4B

输入电压工作范围3V至48V

四个高精度电流吸收器

每个电流吸收器高达200mA的DC电流

电流匹配1％（典型值）

使用152Hz LED输出PWM频率的调光比32000：1

使用I 2 C或PWM输入时，高达16位的LED调光分辨率

8个可配置的LED灯串配置

自动相移PWM调光

12位模拟调光

高达48V V OUT升压或SEPIC DC / DC控制器

开关频率100kHz至2.2MHz

提高扩展频谱以降低EMI

升压同步输入，可通过外部时钟设置升压开关频率

禁止升压时输出电压自动放电

广泛的故障诊断

LP8864-Q1 LED驱动器应用领域

背光

汽车信息娱乐

汽车仪表板

智能后视镜

平视显示器（HUD）

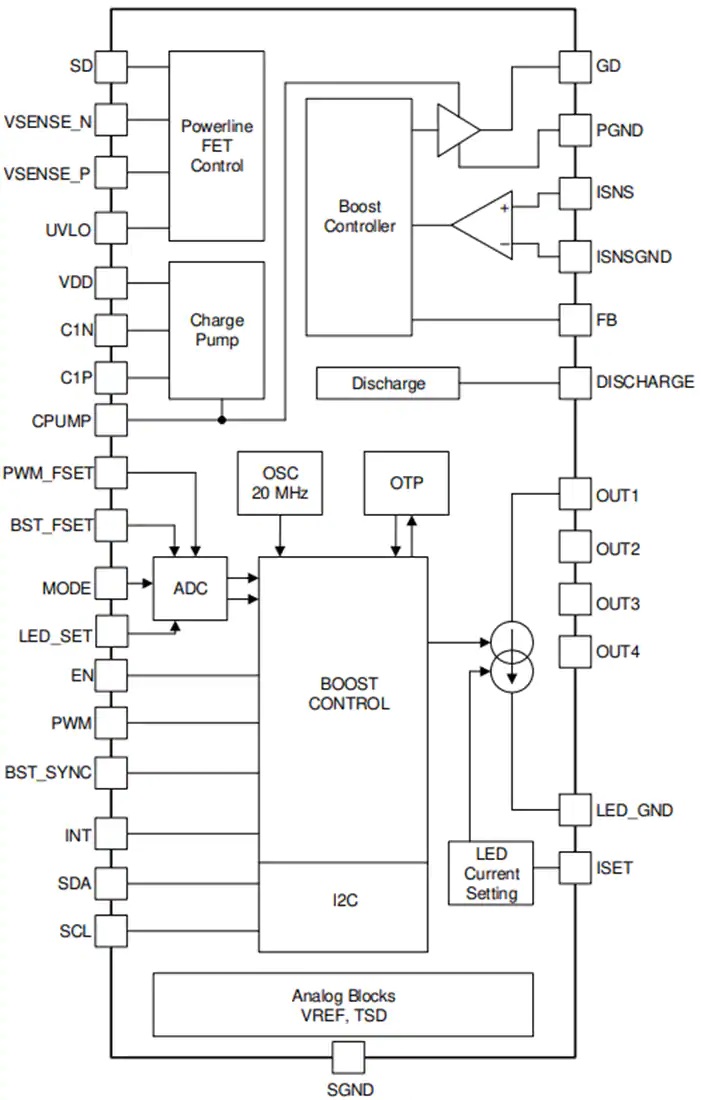

LP8864-Q1 LED驱动器功能原理图
