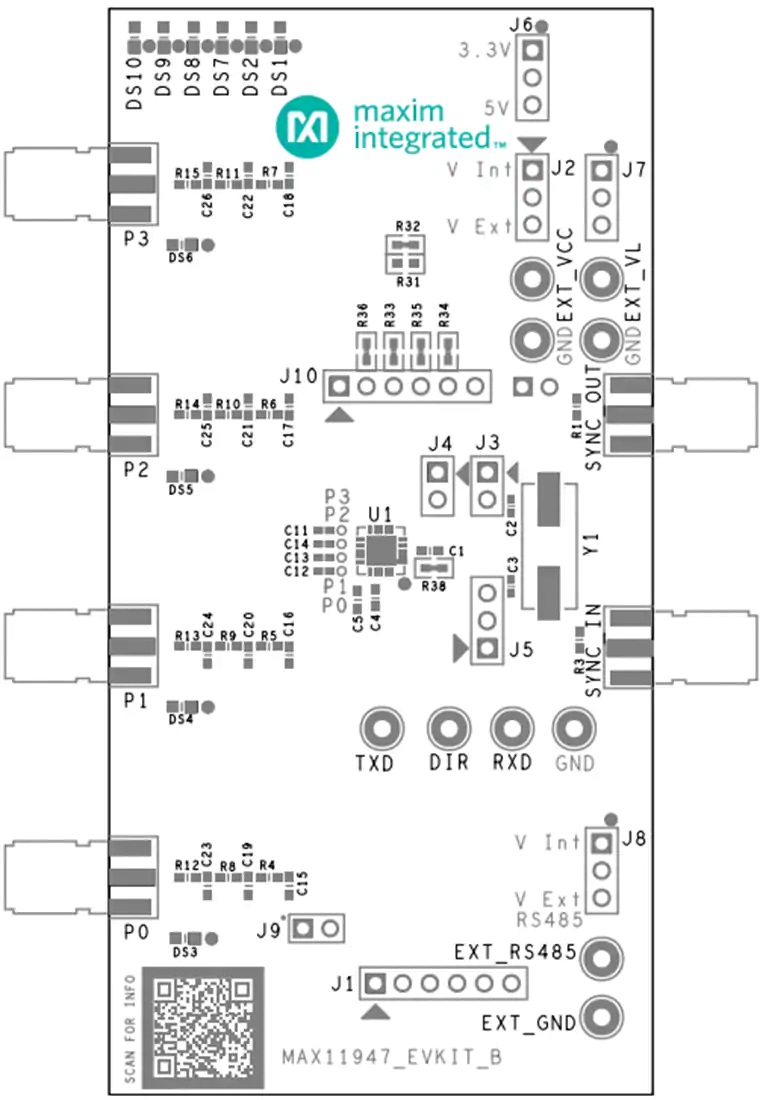

摘要: 美信半导体Maxim MAX11947EVKIT评估板包括两个完全组装并经过测试的电路板(PCB),其中包含评估MAX11947性能和功能所需的所有元件。MAX11947是兼容AISG V2.0 / V3.0的,完全集成的调制解调器,具有4:1多路复用器。
美信半导体Maxim MAX11947EVKIT评估板包括两个完全组装并经过测试的电路板(PCB),其中包含评估MAX11947性能和功能所需的所有元件。MAX11947是兼容AISG V2.0 / V3.0的,完全集成的调制解调器,具有4:1多路复用器。
该评估板包括与Windows?10兼容的软件,该软件提供了一个简单的图形用户界面(GUI),用于通过标准USB微型连接控制电路板。该GUI通过MAX32625PICO板为用户提供对硬件控制的访问。
MAX32625PICO板是一个快速开发平台,旨在帮助工程师使用带有FPU的MAX32625Arm?Cortex?-M4微控制器快速实现设计。该评估板还包括MAX14750 PMIC,可直接为整个Maxim MAX11947EVKIT评估板供电。
MAX11947的其他功能包括板载晶体基准,用于射频端口的SMA连接器,用于滤波器设计的可选元件占板面积以及可提供2.75kVRMS隔离的板外RS485接口。
USB供电的操作
低压低功耗运行
板载晶体参考
板载SPI接口电路
用户可选的V CC电源电压
+3.3伏
+5伏
LED指示灯
功率
活动端口
操作模式
与Windows 10兼容的简单GUI控件
无铅(Pb)并符合RoHS
完全组装并经过测试
用户提供的Windows PC
两个备用USB端口
MAX11947EVKIT评估板
两块MAX11947EVKIT电路板
两条USB A-micro B电缆
一根或多根50Ω同轴电缆
两端都有SMA连接器
