Apacer Technology Inc. DD2.22260S.001 DDR4 SDRAM XR-DIMM的介绍

Apacer Technology Inc. DD2.22260S.001 DDR4 SDRAM XR-DIMM是一种高密度存储模块，具有16个1024M x 8位DDR4同步DRAM和一个4K位的EPROM。该存储模块具有双向差分数据选通，8位预取和内部V ref  DQ生成功能。

DDR4 SDRAM是一个300针双列直插式内存模块，旨在安装到连接器插槽中。该存储器模块支持每个DRAM寻址能力，所有速度等级的CRC写入和CA奇偶校验（命令/地址奇偶校验）。DD2.22260S.001 SDRAM在-40°C至95°C工业温度范围和1.14V至1.26V电源范围内工作。DD2.22260S.001同步DRAM提供19.2GB /秒的带宽和2400Mbps的速度等级。

DD2.22260S.001 DDR4 SDRAM XR-DIMM特征

8位预取

双向差分数据选通

内部V ref  DQ生成

CA奇偶校验（命令/地址奇偶校验）

支持DBI（数据总线反转）（x8）

DIMM上的温度传感器

16家内部银行（4个银行组）

eXtreme坚固耐用的300针连接器型平板嵌入式存储模块

突发长度（BL）即时切换BL8或BC4（突发斩波）

支持每个DRAM寻址能力

支持所有速度等级的写入CRC

无卤素

无铅（符合RoHS）

串行状态检测（SPD）

带涂层（CE-1170）

DD2.22260S.001 DDR4 SDRAM XR-DIMM技术指标

-50°C至105°C的存储温度范围

-40°C至95°C的工作温度范围

1.14V至1.26V电源电压范围

1.2GHz时钟频率

19.2GB /秒的带宽

16GB内存大小

2400Mbps速度等级

DD2.22260S.001 DDR4 SDRAM XR-DIMM原理图

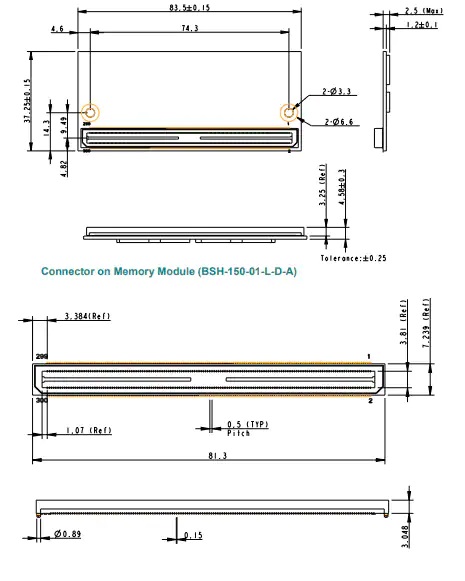

DD2.22260S.001 DDR4 SDRAM XR-DIMM机械制图
