Qorvo ACT88321先进的PMIC的介绍

Qorvo ACT88321先进的PMIC在集成的ActiveCiPS?电源管理集成电路中具有3个降压器，2个LDO和负载旁路开关。ACT88321为各种处理器供电，包括固态驱动器应用，视频处理器，FPGA，可穿戴设备，外设和微控制器。ACT88321专为SSD和FPGA应用而设计。

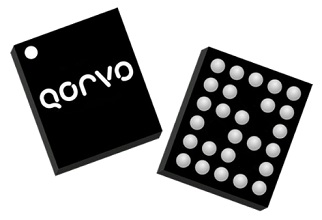

Qorvo ACT88321高级PMIC具有高度的灵活性，可以通过I 2 C重新配置为多种应用，而无需更换PCB。较少的外部组件数量和较高的可配置性大大缩短了产品上市时间。可配置选项的示例包括输出电压，启动时间，转换速率，系统级排序，开关频率，睡眠模式，工作模式等。ACT88321 PMIC采用2.18mm x 2.58mm 30球WLCSP封装。

ACT88321 PMIC特征

V IN = 2.7V至5.5V的宽输入电压范围

完整的集成电源解决方案

具有旁路功能的4A DC / DC降压（buck）调节器

4A DC / DC降压（buck）调节器

2A DC / DC降压（buck）调节器

两个390mA LDO

节省空间

完全集成

高Fsw = 1.125MHz至3.3MHz

与0.47μH电感器一起使用

整合测序

简单的系统级设计

可配置的排序

使用GPIO的多个唤醒触发器

外部电源的无缝排序

四个可编程GPIO

降压1旁路模式，符合3.3V系统级标准

高度可配置

uP接口，用于状态报告和可控性

可编程复位并提供良好的GPIO

灵活的排序选项

多种睡眠模式

I 2 C接口– 1MHz

ACT88321 PMIC应用领域

固态硬盘（SSD）

现场可编程门阵列

计算机视觉

便携式音频/视频

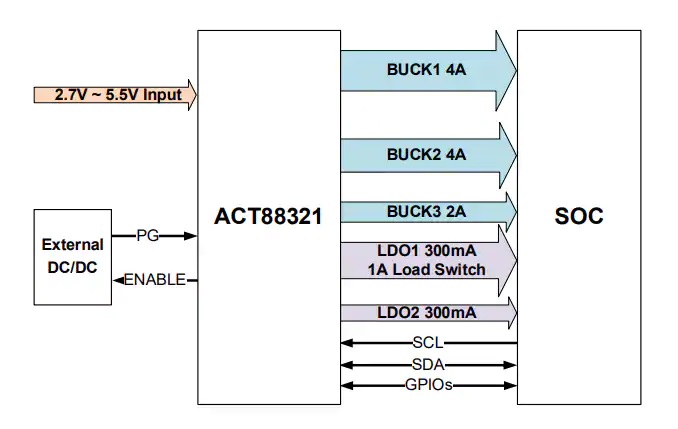

ACT88321 PMIC典型应用电路图

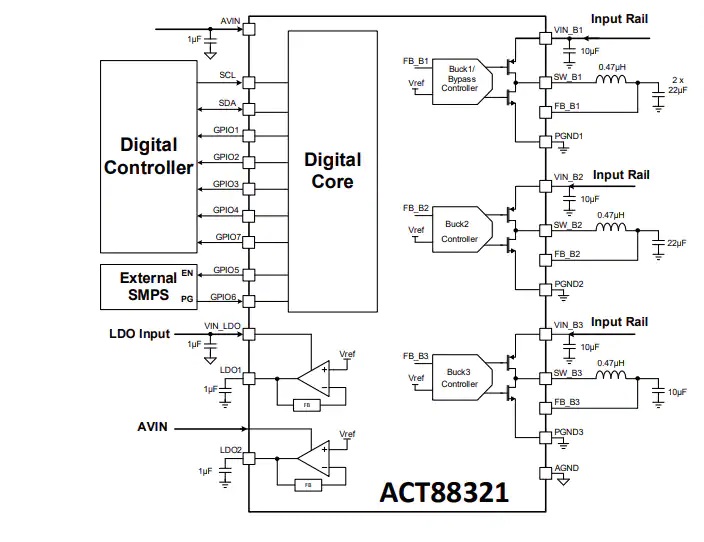

ACT88321 PMIC原理图
