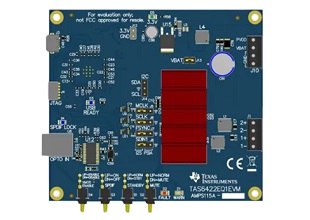

德州仪器（TI）TAS6422EQ1EVM放大器评估模块（EVM）的介绍

德州仪器（TI）TAS6422EQ1EVM放大器评估模块（EVM）展示了一种2Mhz，4通道数字输入D类音频输入解决方案，用于汽车信息娱乐。TAS6422E的2.1Mhz开关频率允许用户减小电感器尺寸并优化系统总成本。

TAS6422E通过14.4V电源将每个通道的25W（10％THD + N）传输到4Ω，4.5V至26V的宽电源电压能力是主机和外部放大器系统的理想选择，同时还提供了顶级的电源。启停低压瞬变事件期间的线路性能。德州仪器（TI）TAS6422E包含扩频技术，可满足CISPR25 5类EMI规范，并集成了I 2 C诊断和保护功能。

TAS6422EQ1EVM特征

2.1Mhz的开关频率

2通道25W /通道，总谐波失真（THD + N）为10％时，在14.4V电源下为4Ω

I 2 C诊断和保护

CISPR25，符合5类辐射/传导发射标准

光纤SPDIF，USB和PSIA（外部I 2 S）输入选项

综合扩频技术

TAS6422EQ1EVM所需设备

TAS6422EQ1EVM评估模块

USB A公对micro B公电缆

1-2阻性负载或扬声器负载

2-4对剥去两端的电线

2mm一字螺丝刀

光纤音频源（可选）

SPDIF光纤电缆（可选）

装有Microsoft Windows 7操作系统的台式机或笔记本电脑

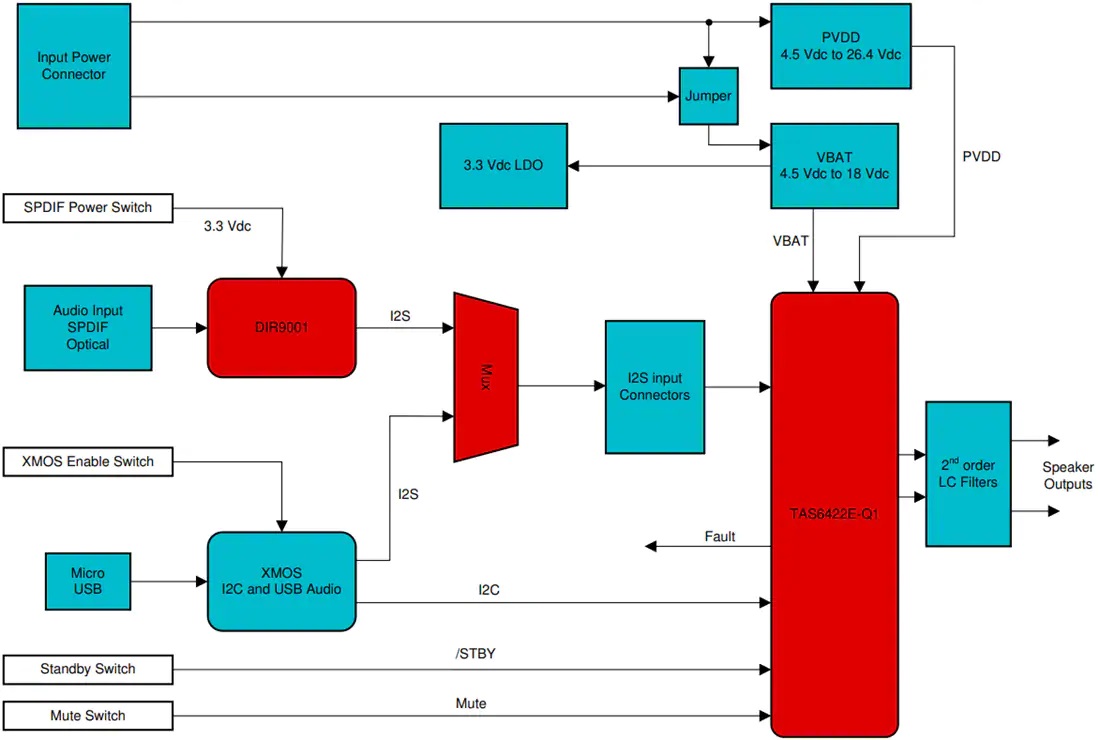

TAS6422EQ1EVM信号流原理图
