德州仪器OPA2863DGKEVM运算放大器评估模块的介绍、及其特性

来源：HQBUY 发布时间：2020-12-21

摘要： 德州仪器OPA2863DGKEVM运算放大器评估模块（EVM）设计用于评估DGK（VSSOP-8）封装的双通道OPA2863放大器。OPA2863是一款低功耗，单位增益稳定的轨到轨输入/输出

德州仪器OPA2863DGKEVM运算放大器评估模块（EVM）设计用于评估DGK（VSSOP-8）封装的双通道OPA2863放大器。OPA2863是一款低功耗，单位增益稳定的轨到轨输入/输出，电压反馈运算放大器，设计用于在2.7V至12.6V的电源范围内工作。

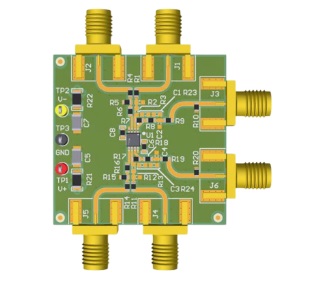

德州仪器OPA2863DGKEVM运算放大器评估模块（EVM）

OPA2863DGKEVM旨在快速，轻松地演示放大器的功能和多功能性。评估模块已准备就绪，可以通过板载连接器连接到电源，信号源和测试仪器。评估模块经过配置，可轻松在其输入和输出端与常见的50Ω实验室设备连接。每个放大器配置为单端输入，在器件输出端具有1V / V的同相信号增益。

德州仪器OPA2863DGKEVM每个放大器的总板载负载为2kΩ。输出电阻器网络将输出转换为50Ω阻抗源。评估模块可轻松配置用于其他功能，增益以及单电源或拆分电源操作。

配置为分供电源操作，轻松修改为单电源

配置为单位增益同相配置，并轻松修改为反相增益配置

通过简单的BOM更改即可配置为不同的增益和有源滤波器配置的选项

通过SMA连接器轻松连接输入和输出
