典琦科技CPDWL5V0-HF SMD ESD保护二极管的介绍

典琦科技Comchip Technology CPDWL5V0-HF SMD静电放电（ESD）保护二极管专为双向ESD保护而设计。该ESD二极管具有高组件密度，低钳位电压和低泄漏的特点。CPDWL5V0-HF二极管具有±18kV ESD能力和5V工作峰值反向电压（V RWM）。该二极管采用01005模制塑料表面贴装封装。

CPDWL5V0-HF SMD ESD保护二极管特征

双向ESD保护

高静电防护等级

高组件密度

低钳位电压

低泄漏

CPDWL5V0-HF SMD ESD保护二极管技术指标

5V工作峰值反向电压（V RWM）

0.1μA反向泄漏电流（在V R = 5V时）

±18kV ESD能力：

IEC 61000-4-2（空气）

ICE 61000-4-2（联络）

-40°C至125°C的工作温度范围

01005模压塑料SMD封装

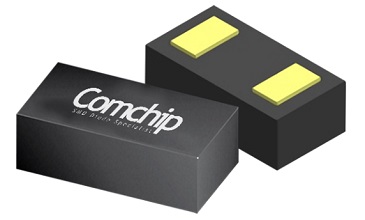

CPDWL5V0-HF SMD ESD保护二极管效果图

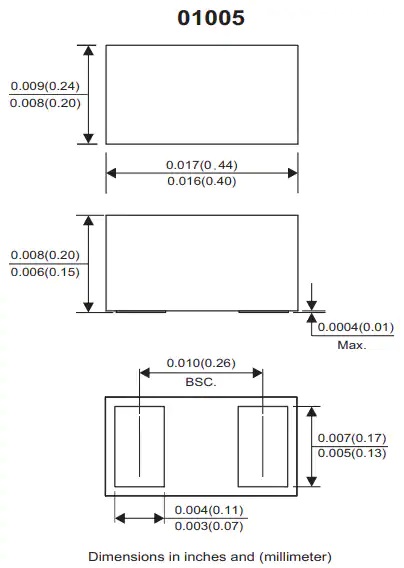

CPDWL5V0-HF SMD ESD保护二极管尺寸（英寸/毫米）
