美信半导体MAX20458EVKIT评估套件的介绍

美信半导体Maxim Integrated MAX20458EVKIT评估套件是经过完全安装和测试的应用电路，可简化对MAX20458的评估。MAX20458 36V升压控制器是一款汽车级PMIC，包括一个3.5A同步降压转换器和一个具有2.1MHz和400kHz选项的异步升压控制器。

MAX20458EVKIT套件的安装元件的额定温度范围为汽车温度范围。包括各种测试点和跳线以进行评估。

Maxim MAX20458EVKIT评估板安装了MAX20458ATIA / VY +（3.3V / ADJ，2.1MHz），但也可用于评估其他MAX20458变体，而元件变化最少。

MAX20458EVKIT特征

带有集成功率FET的高压降压转换器，可最大程度地减少电路板面积的占用

异步升压控制器

3.5V至40V输入电源范围

启用预升压后，输入电源范围可扩展至2V

10V固定升压输出电压（单独选件提供可调输出电压）

降压提供5V / 3.3V输出，最大输出电流为3.5A

降压输出电压可使用外部电阻在1V至10V之间调节

±2％的Buck输出电压精度

频率同步输入

独立的使能输入

电压监控PGOOD1输出

关键节点上的跳线和测试点，以简化评估

经过验证的PCB布局

完全组装并经过测试

MAX20458EVKIT所需设备

MAX20458评估板

可调直流电源（PS1）

一台数字万用表（DMM1）

一个电子负载（EL）

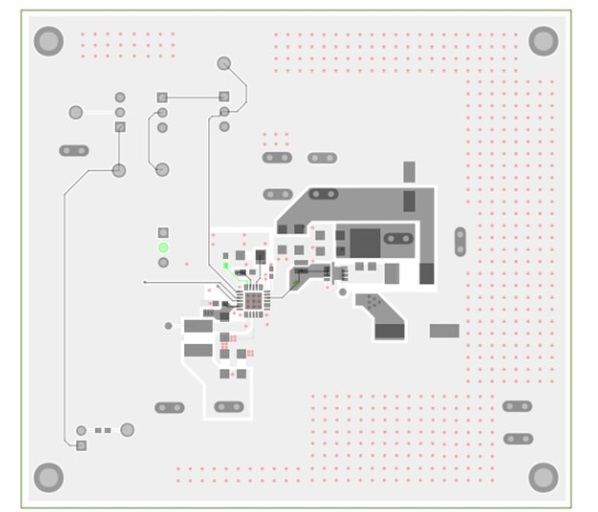

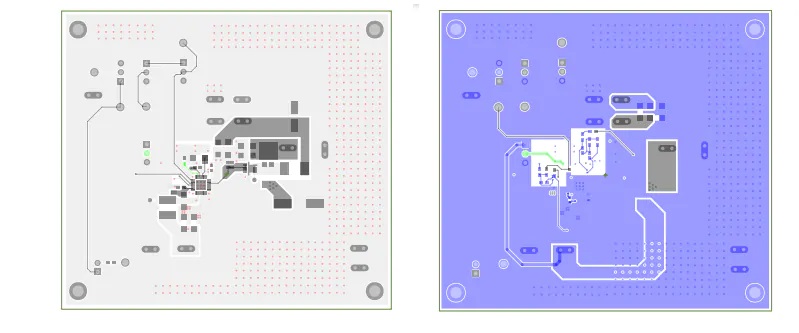

MAX20458EVKIT PCB布局结构
