德州仪器TPS61378-Q1同步升压转换器的介绍

德州仪器（TI）TPS61378-Q1同步升压转换器集成了负载断开功能。输入电压范围为2.3V至14V，最大输出电压可达18.5V。开关电流限制可在1A至4.8A范围内编程。它消耗来自V IN的25uA静态电流。

TPS61378-Q1采用峰值电流模式控制，其开关频率可在200kHz至2.2MHz范围内编程。该器件可在中重负载下以固定频率PWM运行。通过配置MODE引脚，在轻负载下有两种可选模式：自动PFM模式和强制PWM，以平衡轻负载下的效率和抗扰性。开关频率可以与外部时钟同步。TPS61378-Q1使用内部时钟的扩展频谱在FPWM模式下具有更好的EMI友好性。另外，内部有一个软启动时间来限制浪涌电流。

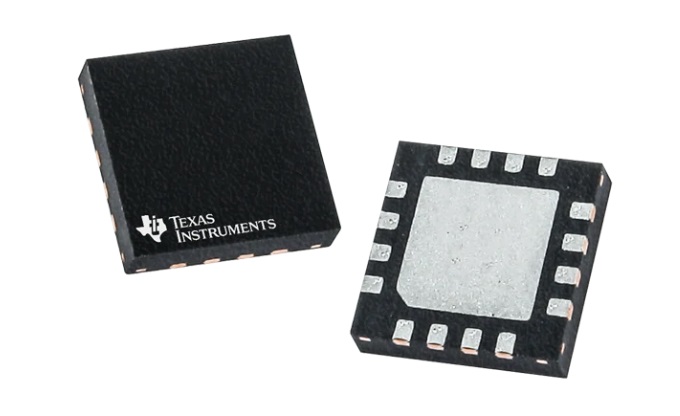

德州仪器（TI）TPS61378-Q1具有各种固定输出电压版本，以节省外部反馈电阻。它支持外部环路补偿，因此可以在更宽的Vout / Vin范围内优化稳定性和瞬态响应。它还集成了强大的保护功能，包括输出短路保护，输出过压保护和热关断保护。TPS61378-Q1采用3mm x 3mm 16引脚QFN封装，带有可润湿的侧面。

TPS61378-Q1同步升压转换器特征

符合AEC-Q100的汽车应用要求

-40°C到125°的CT甲装置温度1级

功能安全

可用的文档可帮助功能安全系统设计

灵活的输入和输出操作范围

2.3V至14V输入电压范围

4.0V至18.5V可编程输出电压范围

5V，5.25V，5.5V固定输出选项

1A至4.8A可编程峰值电流限制

避免AM频段干扰和串扰

200kHz至2.2MHz动态可编程开关频率

扩频调频

可选时钟同步

最小化空间受限应用的解决方案大小

R DS（ON） 50mΩ/50mΩ/100mΩ（LS / HS / ISO）集成FET

小型LC最高支持2.2MHz

最小化轻载和空闲状态电流消耗

V IN引脚有25μA静态电流

流入V IN引脚的关断电流为0.5μA

可选自动PFM和强制PWM模式

停机或故障情况下真正的负载断开连接

集成保护功能

支持V IN接近V OUT操作

输入欠压锁定和输出过压保护

打ic输出短路保护

电源正常指示器

165°C时的热关机保护

在3.3V至9V转换的0.8A负载下，效率高于90％

TPS61378-Q1同步升压转换器应用领域

先进的驾驶员辅助系统（ADAS）

汽车信息娱乐和集群

车身电子和照明

紧急电话（eCall）

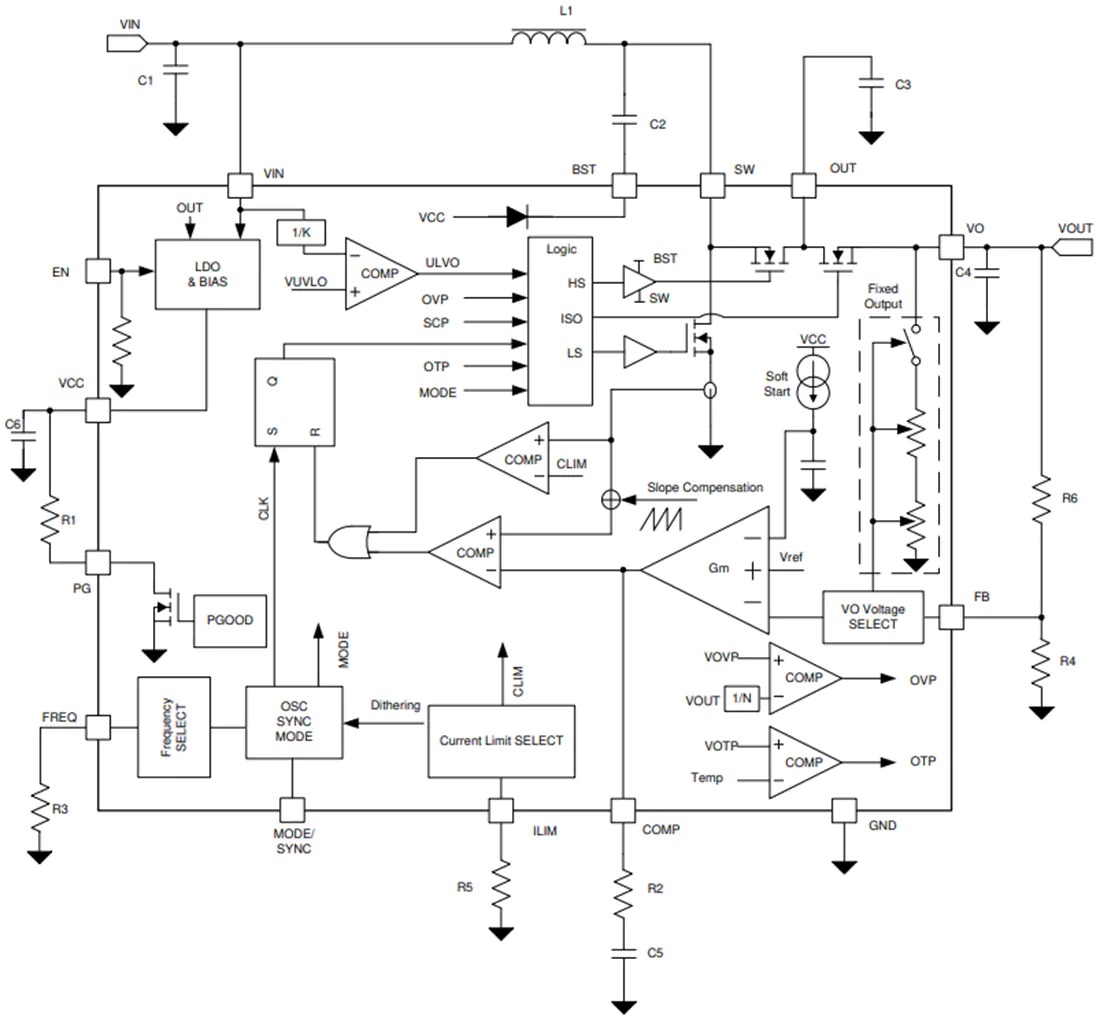

TPS61378-Q1同步升压转换器功能原理图
