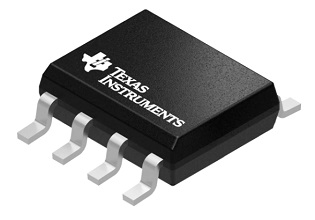

德州仪器（TI）TLV904x微功率运算放大器的介绍

德州仪器（TI）TLV904x微功耗运算放大器包括单（TLV9041），双（TLV9042）和四通道（TLV9044）超低压（1.2V至5.5V）运算放大器（op amps）。这些运算放大器具有轨到轨输入和输出摆幅功能。这些运算放大器为电源和空间受限的应用提供了一种经济高效的解决方案，例如电池供电的IoT设备，可穿戴电子设备和个人电子设备，这些应用通常需要低压操作。TLV904x是业界少数几个能够以1.5V纽扣电池供电的应用的运算放大器系列之一。

德州仪器（TI）TLV904x在性能和功耗之间实现了出色的平衡。该器件可提供最佳的增益带宽，低噪声和高上限负载驱动，同时仅消耗10μA的静态电流。这使客户可以实现他们期望的性能目标，并帮助他们节省宝贵的电池电量。与1.8V，3.3V或5V的操作相比，在1.2V的低电压操作可以进一步节省功耗。

TLV904x系列的坚固设计简化了电路设计。这些运算放大器具有轨到轨输入和输出，单位增益稳定性，集成的RFI和EMI抑制滤波器，并且在过驱动条件下具有无相位反转功能。TLV904x器件包括一个停机模式（TLV9041S，TLV9042S和TLV9044S），该模式允许放大器关闭并进入待机模式，典型电流消耗小于150nA。

针对所有通道变体（单，双和四）提供了节省空间的微型封装（例如X2QFN和WSON），以及行业标准的封装（例如SOIC，VSSOP，TSSOP和SOT-23封装）。

TLV904x运算放大器特征

可从低至1.2V的电源电压工作

轨到轨输入和输出

10μA / ch的低静态电流

350kHz高增益带宽产品

在0.1Hz至10Hz范围内具有6.5μV p-p的低集成噪声

±0.6mV的低输入失调电压

1pA低输入偏置电流

单位增益稳定

稳固地驱动100pF的负载电容

内部RFI和EMI滤波输入引脚

–40°C至125°C的宽指定温度范围

低功耗CMOS放大器，用于成本优化的应用

TLV904x运算放大器应用领域

便携式电子

运动探测器（PIR，uWave等）

可穿戴设备（非医疗）

压力变送器

过程分析（pH，气体，浓度，力和湿度）

电子销售点（EPOS）

穿戴式健身和活动监测器

耳机/耳机和耳塞

个人电子产品

楼宇自动化

单电源，低侧，单向电流检测电路

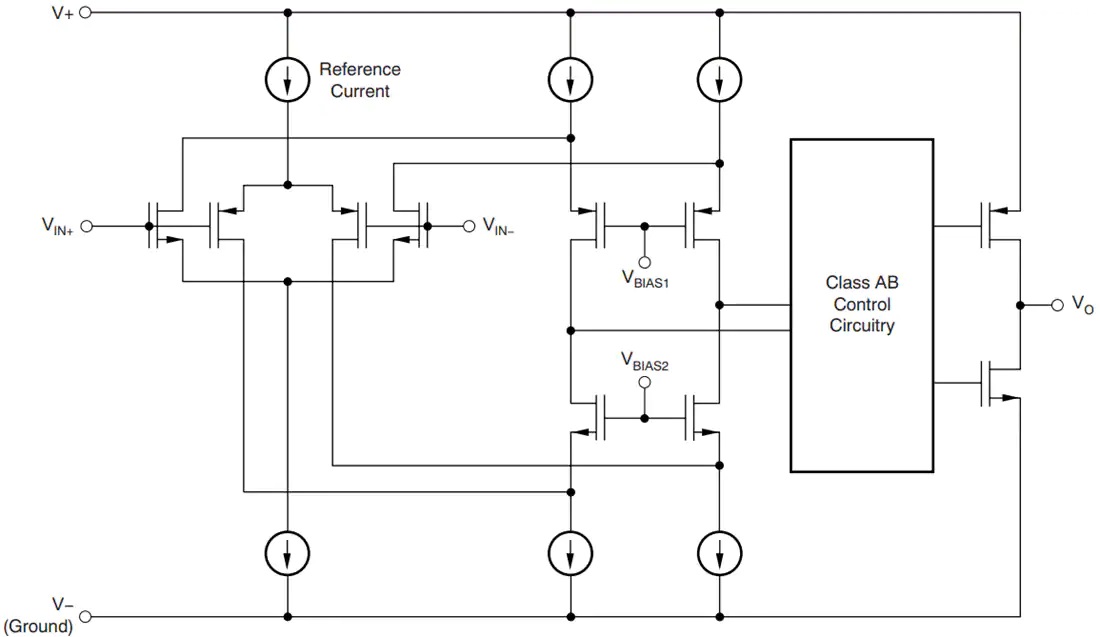

TLV904x运算放大器功能原理图
