德州仪器（TI）TLV902x和TLV903x精密比较器的介绍

德州仪器（TI）TLV902x和TLV903x精密比较器是双通道和四通道比较器系列。该系列提供低输入失调电压，集成的上电复位（POR）电路和容错输入，具有出色的速度-功率组合以及100ns的传播延迟。工作电压范围为1.65V至5.5V，每个通道的静态电源电流为18μA。

该器件系列还包括上电复位（POR）功能，可确保输出处于已知状态，直到达到最小电源电压为止，并确保在输出开始响应输入之前经过一小段时间。此功能可防止在系统加电和断电期间产生输出瞬变。

这些比较器还具有无容错输入的输出相位反转功能，容错输入可高达6V，而不会损坏。此功能使该系列比较器非常适合在恶劣，嘈杂的环境中进行精密电压监控。TLV902x比较器具有漏极开路输出级，可将其拉低至电源电压以下或超过电源电压，从而使其适用于低压逻辑和电平转换器。

TLV903x比较器具有推挽输出级，当控制LED或驱动MOSFET栅极等容性负载时，能够吸收和提供毫安的电流。德州仪器（TI）TLV902x和TLV903x的额定温度范围为-40°C至+ 125°C工业温度范围，并提供标准的有铅和无铅封装。

TLV902x和TLV903x比较器特征

1.65V至5.5V电源范围

精密输入失调电压300μV

上电复位（POR），用于已知启动

具有容错功能的轨到轨输入

100ns典型传播延迟

低静态电流，每通道16μA

低输入偏置电流5pA

开漏输出选件（TLV902x）

推挽输出选件（TLV903x）

TLV902x和TLV903x比较器应用领域

家电类

楼宇自动化

工厂自动化与控制

马达驱动

信息娱乐和集群

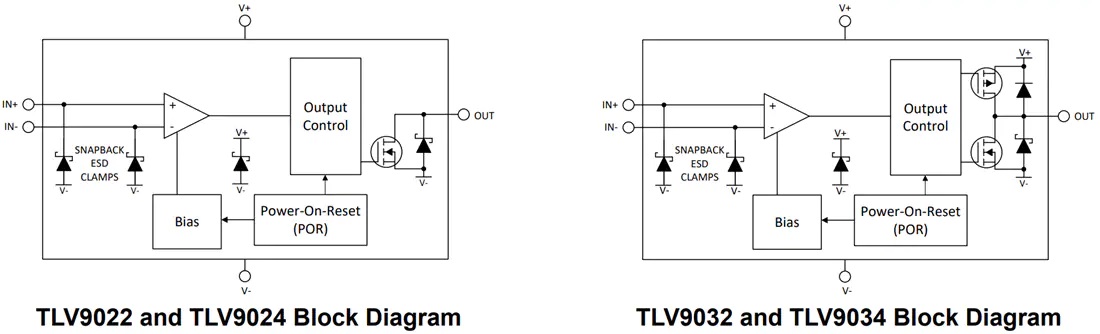

TLV902x和TLV903x比较器功能原理图
