德州仪器TPS25846-Q1同步降压转换器的介绍

德州仪器（TI）TPS25846-Q1同步降压转换器是USB Type-A BC1.2充电解决方案，包括一个同步DC / DC转换器。借助电缆压降补偿，无论负载电流如何，V BUS电压均保持恒定，从而确保即使在重负载下，连接的便携式设备也能以最佳电流和电压充电。

TPS25846-Q1包括用于DP和DM直通的高带宽模拟开关。该器件还在V BUS，DM_IN和DP_IN引脚上集成了电池短路保护功能。这些引脚可以承受高达18V的电压。

同步降压调节器采用电流模式控制工作，并内部补偿以简化设计。RT引脚上的电阻将开关频率设置在300kHz至2.2MHz之间。在400kHz以下工作可提高系统效率。在2.1MHz以上的工作可避免AM无线电频段，并允许使用较小的电感器。

德州仪器（TI）TPS25846-Q1集成了使用USB数据线确定充电配置的旧式设备所必需的电子签名。保护功能包括逐周期电流限制，打ic短路保护，欠压锁定，V BUS过电压和过电流，数据线（Dx）与V BUS短路以及芯片过热保护。

TPS25846-Q1同步降压转换器特征

符合AEC-Q100的汽车应用要求

–40°C至+ 125°C，T A温度等级1

HBM ESD分类等级H2

CDM ESD分类等级C5

同步降压DC / DC稳压器

4.5V至36V输入电压范围

3.5A输出电流

5.1V输出电压，精度为±1％

电流模式控制

300kHz至2.2MHz可调频率

与外部时钟频率同步

具有扩展频谱抖动的FPWM

内部补偿，易于使用

符合USB-IF标准

每个USB BC1.2的CDP / SDP模式

针对USB电源和通信进行了优化

用户可编程的USB电流限制

电缆压降补偿高达1.5V

DP和DM上的高带宽数据交换机

用于系统更新的客户端模式

综合保护

V BUS短接V BAT保护

DP_IN和DM_IN对VBAT短路

DP_IN和DM_IN短接VBUS

DP_IN，DM_IN IEC 61000-4-2额定

±8kV接触和±15kV空气放电

故障标志报告

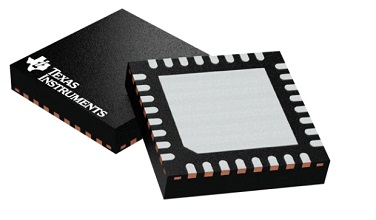

具有可润湿侧面的32引脚QFN封装

TPS25846-Q1同步降压转换器应用领域

汽车信息娱乐

USB媒体集线器

USB充电器端口

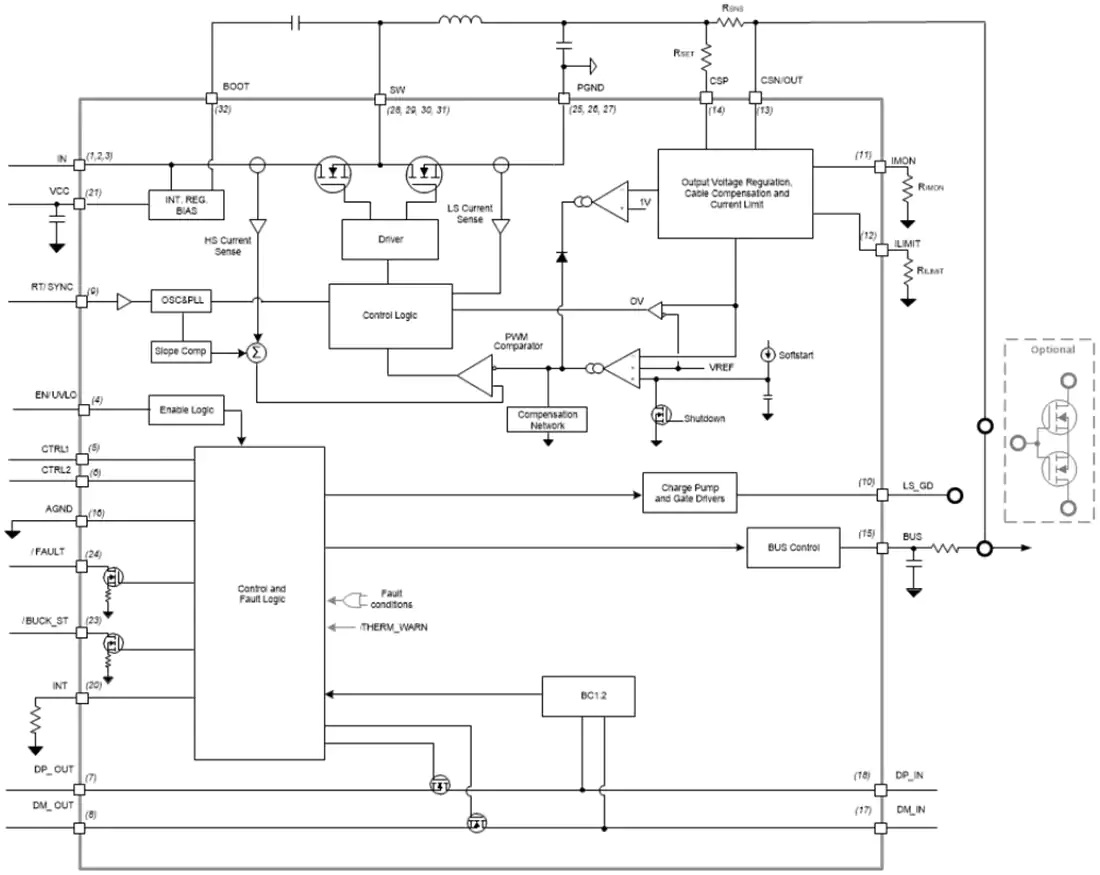

TPS25846-Q1同步降压转换器功能原理图
