德州仪器LM34966-Q1 Boost / SEPIC /反激控制器的介绍

德州仪器LM34966-Q1升压/ SEPIC /反激控制器是使用峰值电流模式控制的宽输入范围，非同步升压控制器。该器件可用于升压，SEPIC或反激式拓扑。德州仪器（TI）LM34966-Q1可以从1节电池启动，如果BIAS引脚连接至V CC引脚，则最低电压为2.97V 。

如果BIAS引脚大于3.5V，它可以在低至1.5V的输入电源电压下工作。内部V CC稳压器还支持高达40V（绝对最大45V的绝对值）的BIAS引脚操作，以实现汽车负载突降。开关频率可以使用100kHz至500kHz的外部电阻器动态编程。

LM34966-Q1特征

符合AEC-Q100的汽车应用要求

–40°C至+ 125°CT A温度等级1

最高工作温度为150°CT J

功能安全性

可用的文档可帮助功能安全系统设计

适用于宽输入工作范围的汽车电池应用

3.5V至40V工作范围（最大45V abs）

当BIAS = V CC时为2.97V至16V

当BIAS≥3.5V时，最小升压电源电压为1.5V

输入瞬态保护高达45V

电池消耗最少

低关断电流（I Q ≤2.6μA）

低工作电流（I Q ≤490μA）

解决方案尺寸小，成本低

集成误差放大器，无需光耦合器即可实现初级侧调节（反激式）

在启动过程中最小化下冲（起停应用程序）

效率高，功耗低

100mV±7％的精确电流极限阈值

强大的1.0A峰值标准MOSFET驱动器

支持外部V CC电源

避免AM频段干扰和串扰

可选时钟同步

从100kHz到500kHz的动态可编程开关频率

集成保护功能

恒定峰值电流限制输入电压

打ic模式过载保护

可编程线UVLO

OVP保护

热关断

精度为±1％的精度反馈参考

可编程的额外斜率补偿

可调软启动

PGOOD指示器

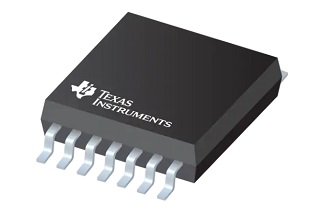

14引脚HTSSOP封装（5.0mm×4.4mm）

LM34966-Q1应用领域

汽车12V电池应用

汽车起停应用

高压LiDAR电源

无光耦合器的多输出反激

汽车尾灯LED偏置电源

宽输入升压，SEPIC，反激电源模块

音频放大器应用

电池供电的升压，SEPIC，反激

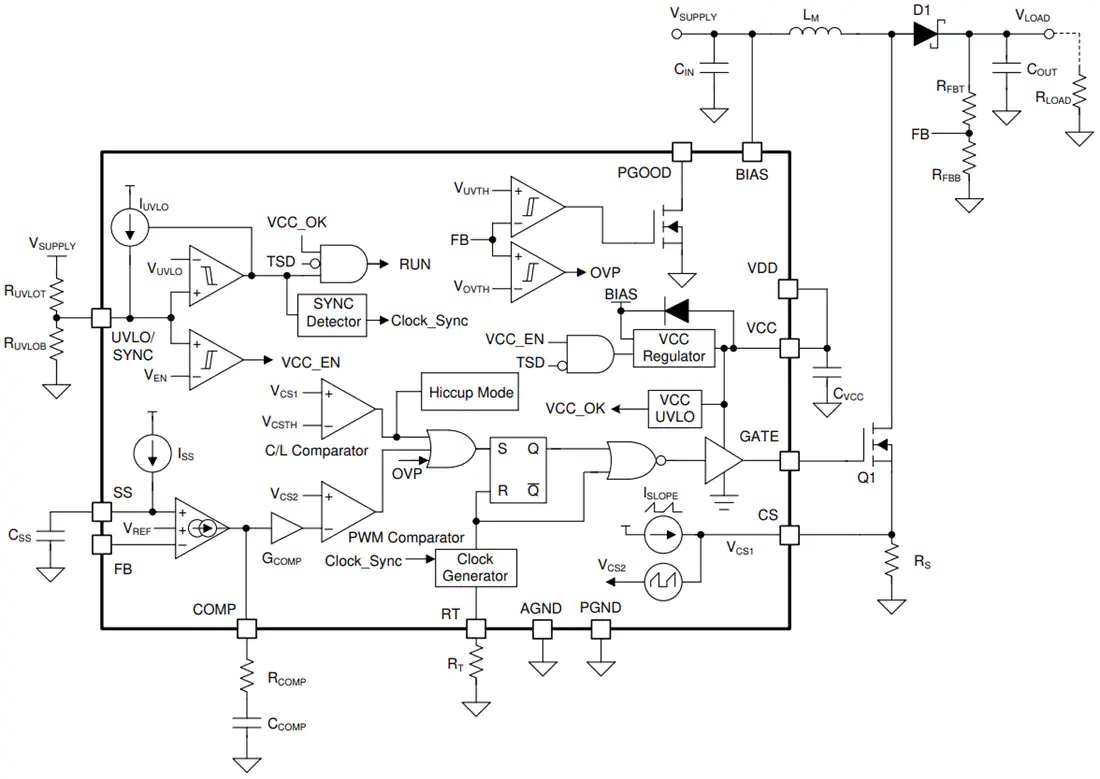

LM34966-Q1功能原理图
