德州仪器（TI）INA848固定增益仪表放大器的介绍

德州仪器（TI）INA848固定增益仪表放大器针对高精度测量进行了优化，例如非常小的，快速的差分输入信号。TI的超级beta拓扑提供了非常低的输入偏置电流和电流噪声。匹配良好的晶体管有助于实现极低的失调和失调漂移。内部电阻的匹配在整个输入电压范围内产生了132dB的高共模抑制比，以及非常低的5ppm / C（最大值）增益漂移误差。

INA848的电流反馈拓扑以2000的固定增益产生2.8MHz的宽带宽，从而消除了后续增益级的需要。与高分辨率模数转换器（ADC）接口时，1.3nV /√Hz的极低本底噪声将对等效位数（ENOB）的影响降至最低。INA848提供了在增益级（引脚2和3）之间添加滤波器的灵活性，以保持足够的信号完整性。

德州仪器（TI）INA848的这些独特功能使其成为需要高精度测量的应用（例如高端医疗仪器，脑电图，振动传感和位移测量）的绝佳选择。该器件设计用于8V至36V单电源或双电源上±4V至±18V。

INA848放大器特征

固定增益2000V / V

访问内部节点进行过滤

1.5nV /√Hz输入电压噪声（最大）超低噪声

精确的超级Beta输入性能

35μV（最大）低失调电压

0.45μV /°C（最大）低失调电压漂移

25nA（典型值）的低输入偏置电流

5ppm /°C（最大）低增益漂移

2.8MHz带宽

45V / μs的压摆率

最低132dB共模抑制

供应范围

8V至36V单电源

±4V至±18V双电源

–40°C至+ 125°C的指定温度范围

8引脚SOIC封装

INA848放大器应用领域

手术设备

心电图（ECG）

超声波扫描仪

半导体测试

数据采集（DAQ）

振动分析

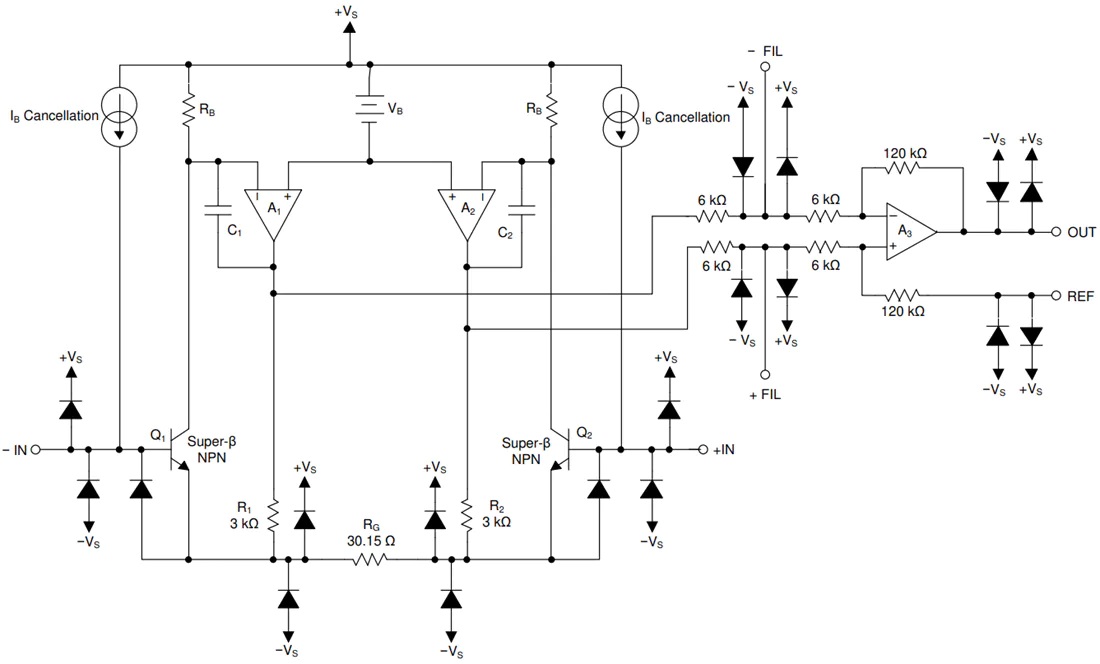

INA848放大器功能原理图
