滤波器的传递函数是怎样的？如何通过传递函数求解

已知低通滤波器的传递函数是G（s）=（G0*Wc）/(s+Wc),要求截止频率不超过2HZ，怎么求

首先变换一下，分子分母同时除以wc（wc=2*pi*fc），得到G(s)=G0/(s/wc+1)；

截止频率为3dB衰减的点，即

20*(|G(s)|)=-3dB,那么有

G0/(|s/wc+1|)=10^(-3/20)=0.

|s/wc+1|=(G0/0.-1),为了简化起见，令(G0/0.-1)=C

令s=jw，那么1+(w/wc)^2=C^2，则可以得到w=sqrt(C^2-1)*wc；

这个求得的w就是你需要的截止频率了

三阶无源RC滤波器电路图的传递函数详解

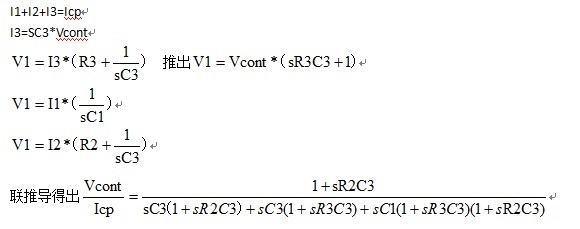

三阶无源RC滤波器传递函数如下：假设都是初始状态是0，如果不是0的话，把初始态加进去。

常用的高通滤波器有哪几种？高通滤波器的传递函数表达式又是怎样的？

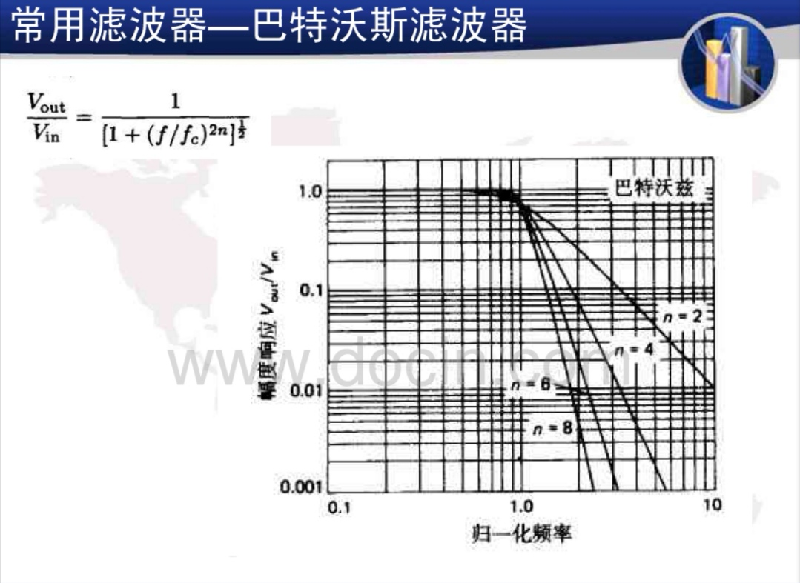

常用的滤波器有契比雪夫，巴特沃斯或者是椭圆滤波器下面是传递函数表达式，

如何使用滤波器的传递函数，求解

根据电路图，H(S)=R3/(A-R1),其中，A=[(1+R5/R4)*S*C2*R2]/[(S*C2*R2+1)*(R1+R3)+R1*R3*S*C2+(S*C2*R2+1)*S*C1*R1*R3)]，好难算，自己有心思可以去化简一下。传递函数指的是将时域的输入输出关系经过拉普拉斯变换后，在复频域体现的输入与输出的关系，一般表示为H(s)=Y(s)/X(s），在电路一般表示增益与频率的关系。具体在这个电路图中，可以有两种方法求的传递函数H(s)=Vo(s)/Vi(s)：1·、对每个的电路元件进行S域分析，列写出它们的传递函数。然后通过信号流图逐级化简，或利用梅森公式直接找出输入与输出的传递函数。2、直接用S域模型对电路求解，最后Vo/Vi即可。
