亚德诺半导体AD9699 14位3GSPS模数转换器(ADC)有一个片上缓冲区和一个采样保持电路，设计低功耗，体积小，易于使用。该产品旨在支持能够直接采样宽带宽模拟信号高达5GHz的应用。-3dB ADC输入带宽为9GHz。AD9699优化了宽输入带宽，高采样率，良好的线性度，小封装低功耗。

ADC核心采用多级差分流水线结构，集成输出纠错逻辑。ADC具有宽带宽输入，支持各种用户可选择的输入范围。集成的电压基准减轻了设计方面的考虑。模拟输入和时钟信号是差分输入。ADC数据输出内部通过一个交叉多路复用器(mux)连接到四个数字下变频(DDCs)。每个DDC由多达5个级联信号处理阶段组成:一个48位频率转换器(数字控制振荡器(NCO))和多达4个半带抽取滤波器。NCO可以在通用输入/输出(GPIO)引脚上选择预设频带，最多可选择三个频带。AD9699在DDC模式之间的操作是可通过串行外围接口(SPI)可编程概要文件选择的。

除DDC模块外，AD9699还具有一些简化通信接收机自动增益控制(AGC)功能的功能。可编程阈值检测器允许使用ADC寄存器0x0245中的快速检测控制位来监控输入信号功率。当输入信号电平超过可编程阈值时，快速检测指示灯升高。由于这个阈值指示器具有较低的延迟，用户可以快速降低系统增益，以避免在ADC输入处出现范围过大的情况。除了快速检测输出，AD9699还提供信号监测能力。信号监控模块提供有关被ADC数字化的信号的附加信息。

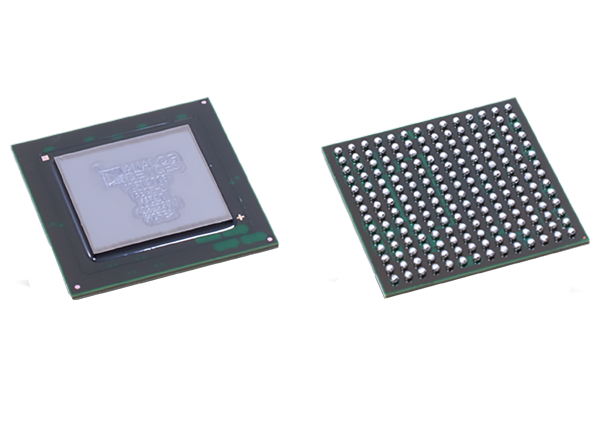

基于Subclass 1的jesd204b高速串行化输出，用户可以根据接收逻辑设备的DDC可接受的车道率配置，在单车道、双车道、四车道和八车道的各种配置下进行配置。通过SYSREF±和SYNCINB±输入引脚支持多设备同步。AD9699具有灵活的下电选项，可以在需要时显著节省电力。所有这些功能都可以使用3线SPI编程。模拟设备公司AD9699采用无铅块，12mm × 12mm, 196球BGA，可在-40°C至+85°C的环境温度范围内工作。

特性

• JESD204B (Subclass 1)编码串行数字输出

• 支持车道率高达16Gbps /车道

• 3GSPS下2W总功率(默认设置)

• -2dBFS振幅下的性能，2.6GHz的输入

• SFDR = 70 dbfs

• 信噪比= 57.2 dbfs

• -9dBFS振幅下的性能，2.6GHz输入

• SFDR = 78 dbfs

• 信噪比= 59.5 dbfs

• 集成输入缓冲区

• 噪声密度=-152dBFS/Hz

• 0.975V、1.9V和2.5V直流供电运行

• 9GHz模拟输入全功率带宽(-3dB)

• 有效AGC实现的幅度检测位

• 四个集成的数字下变频

• 48比特位甲

• 四个级联半带滤波器

• 相位相干NCO开关

• 最多可提供4个频道

• 串口控制

• 整型时钟与除以2和除以四个选项

• JESD204B车道配置灵活

• 芯片上的优柔寡断

应用

• 分集多波段多模数字接收机

• 3g / 4g, td-scdma, w-cdma, gsm, lte, lte - a

• 电子测试和测量系统

• 相控阵雷达和电子战

• DOCSIS 3.0 CMTS上游接收路径

• HFC数字反向路径接收机

• 激光雷达

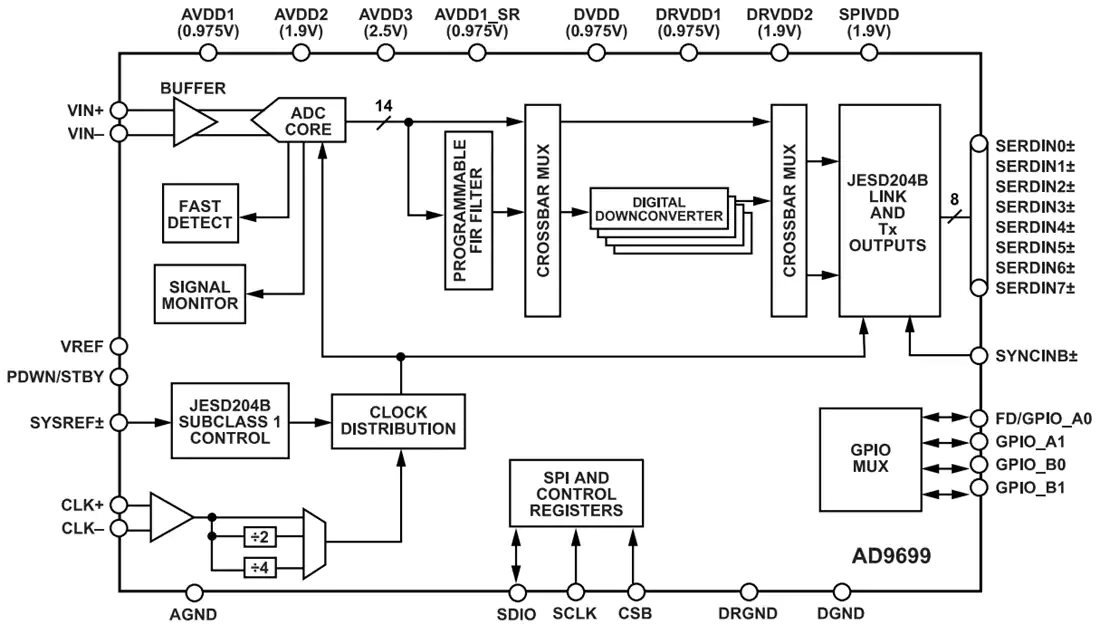

原理框图
