亚德诺半导体ADMV4540- evalz评估板是ADMV4540 k波段正交解调器的演示和开发平台。ADMV4540是一款高度集成的正交解调器，其集成合成器非常适合于下一代k波段卫星通信。ADMV4540的RF前端由两个低噪声放大器(LNA)路径组成，每个路径具有最佳级联，5dB，最大增益下的双边带噪声，同时最小化外部组件。双路径允许支持天线极化。LNA路径的选择可以通过串行外围接口(SPI)来实现。

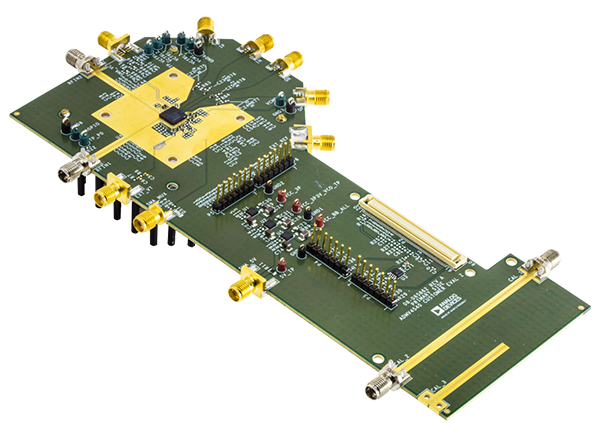

ADMV4540- evalz评估板包括一个预先安装的ADMV4540 k波段正交解调器在一个LGA-48包，以及所有所需的外部组件。评估板有两个RF输入(RFIN1和RFIN2)，可以使用其中任何一个。基带增益可以使用VCTRL输入(VCTRL_BBVVAx)来控制。ADMV4540的四个输出(QOUTP, QOUTN, IOUTN, IOUTP)是ac耦合的，每个通道需要一个balun来组合差分信号。

模拟设备公司ADMV4540-EVALZ评估板需要SDP-S(系统演示平台-串行)控制器板(EVAL-SDP-CS1Z)，不与套件配套。SDP-S控制板基于USB转串行引擎，通过usb2.0高速接口与PC机连接。ADMV4540-EVALZ通过SDP-S板与PC的USB接口相连。分析，控制，评估(ACE)软件允许简化目标设备的编程。

特性

• 5 v操作

• 易于访问的测试点

• CAL_1、CAL_3、RFIN1、RFIN2、EXT_REF、EXT_VT、SMA_5V、SMA_VCTRL、IN、IP、QN、QP、SMA_MUX的连接器

• 状态发光二极管

• 关键部件

• ADMV4540 k波段正交解调器

• ADM7172 CMOS低漏线性稳压器

必需的设备

• SDP-S(系统演示平台-串行)控制器板

• PC与可用的USB端口

• 分析|控制|评估(ACE)软件

• ACE插件ADMV4540

• 2倍低噪音3.3V(DC)电源

• 射频信号发生器

• 频谱分析仪(s)

• 低相位噪声射频信号发生器

王牌软件

ACE (Analysis | Control | Evaluation)是一款桌面软件应用程序，允许对ADI产品组合中的多个评估系统进行评估和控制。该应用程序由一个公共框架和单个特定于组件的插件组成。

• 从模拟设备公司下载ACE软件。

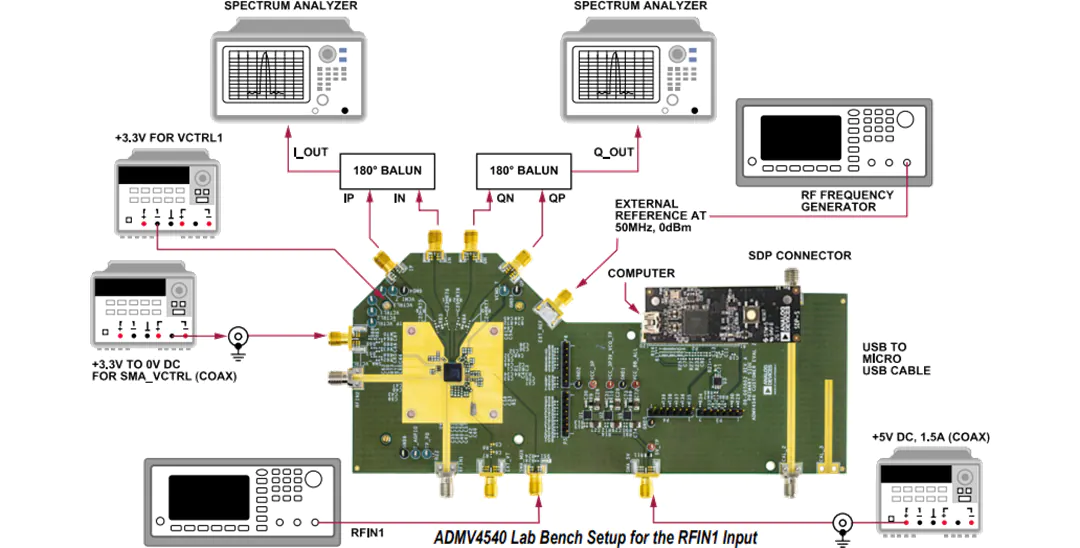

设置示例(RFIN1)

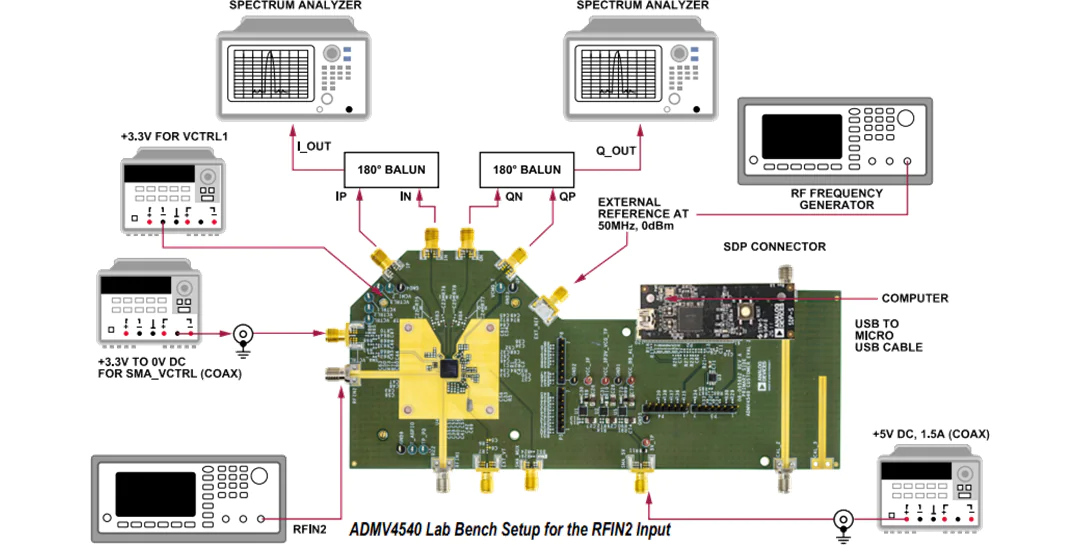

设置示例(RFIN2)
