英飞凌科技TLD5542-1CHG_SHIELD评估板(TLD55421CHGSHIELDTOBO1)是TLD5542-1 h桥DC-DC交换控制器的演示和开发平台。TLD5542-1是一个单电感大功率buck-boost控制器，带有诊断和控制的SPI接口。本设备集恒流恒压调节、柔软家居功能、先进的设备和负载保护功能于一体。TLD5542-1控制器可以用一个IC驱动多个负载，具有快速输出放电操作，并提供增强的调光功能，如模拟和PWM调光。本设备工作在4.5V ~ 40.0V的设备输入电源电压范围和4.5V ~ 55.0V的电源级输入电源电压范围。

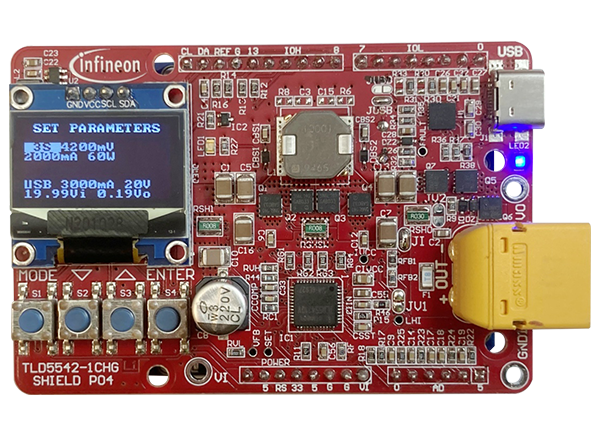

Infineon Technologies TLD5542-1CHG_SHIELD评估板在PG-VQFN-48包中预装TLD5542-1。评估板具有Arduino兼容的屏蔽形式因子，使其可以轻松连接到Arduino UNO微控制器板。

TLD5542-1CHG_SHIELD可以配置为电池充电器，可调电压调节器，或LED驱动器。图形OLED 128x64和4个按钮，用户可以设置参数和查看充电状态。

TLD5542-1CHG_SHIELD可以通过USB-PD适配器或标准的12V电源供电。

特性

• TLD5542-1 h桥DC-DC交换控制器

• Arduino-compatible盾的形状

• 电源选项

• USB-PD适配器

• 12 v电源

• 多个配置选项

• 电池充电器

• 可调电压调节器

• 领导的司机

• 128 x64 OLED显示

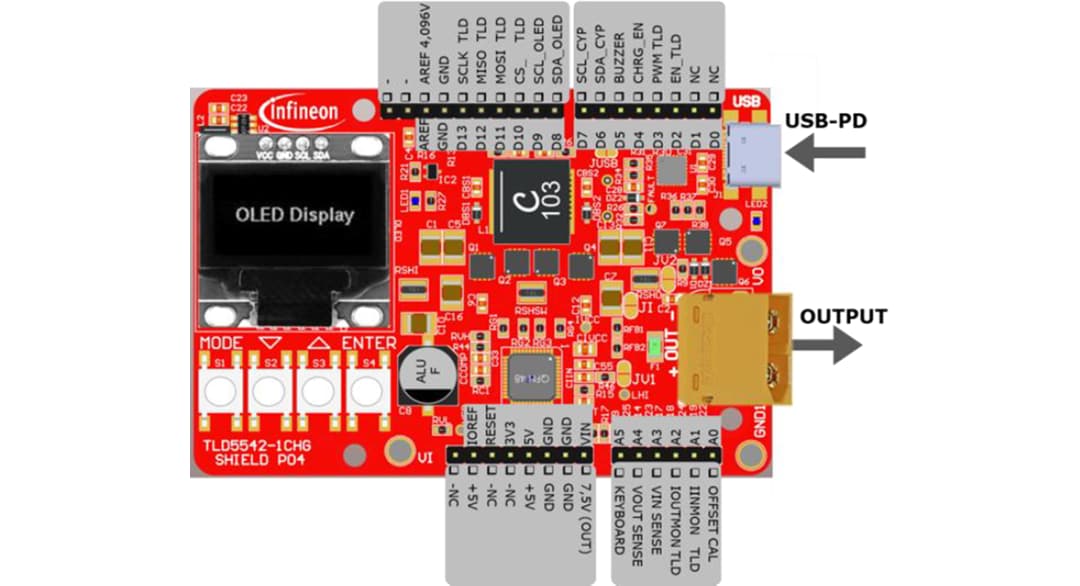

销名称

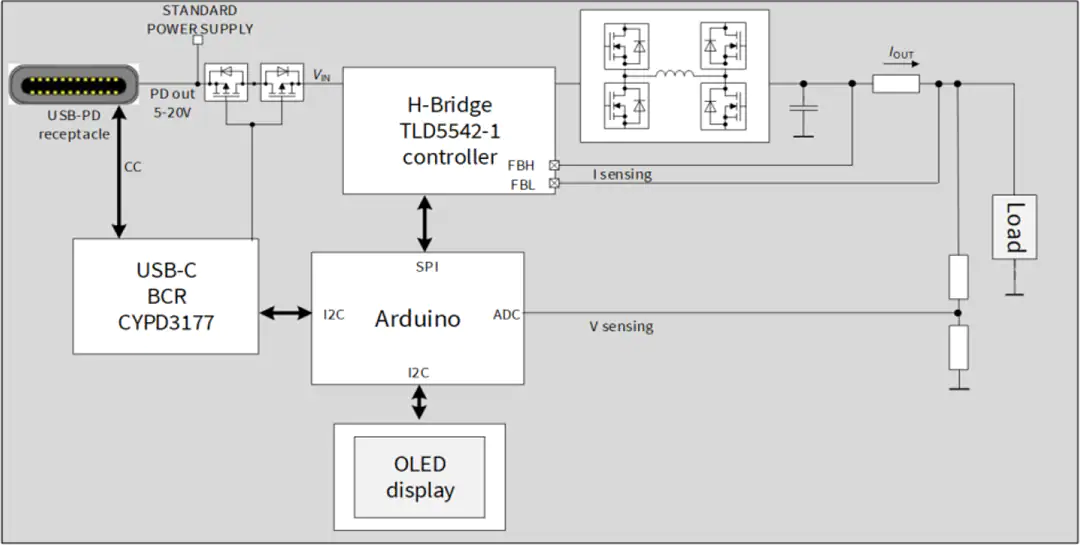

框图
