美信MAX17291B高压微功率升压变换器是一个低静态电流(I(Q))升压DC-DC变换器，具有1A峰值电感电流限制和真正的关机 。True Shutdown模式断开输出和输入，没有正向或反向电流。同时，输出电压设置一个外部电阻分压器。

Maxim集成的MAX17291B转换器在整个负载范围内提供高效率和6-Bump WLP封装尺寸。高度集成的升压变换器是高压应用和微型解决方案尺寸的理想选择，如传感器模块。MAX17291B集成了电源开关、功率二极管和输出负载开关。

MAX17291B微功率升压转换器封装在一个小型6凸波WLP中，工作温度范围为-40°C至+125°C。

特性

• 28µA静止供电电流来自输入端

• 输出短路保护

• 超温保护

• 真正的关机模式


• 13 na关闭当前

• 输出无反向电流

• 90%的最高效率

• 1.8V ~ 4.5V输入范围

• 5.5V ~ 20V输出电压范围

• 100mA峰值电感电流限制

• 1.27mm x 0.87mm 6-Bump WLP (3mm x 2mm, 0.4mm间距)包装

• -40°C ~ +125°C温度范围

应用程序

• 初级电池便携式系统

• 电池驱动的医疗设备

• 微型、低功耗物联网传感器

• 低功耗无线通信产品

• 蓄电池便携式系统

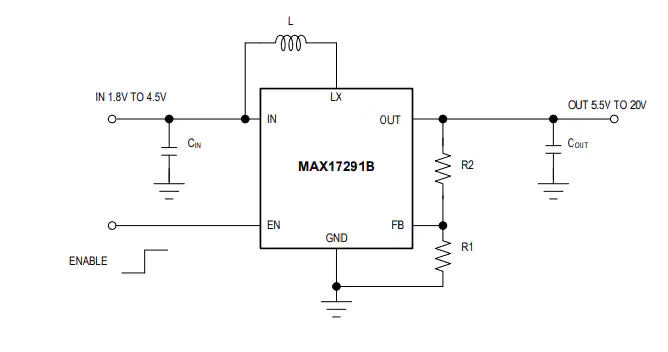

简化程序图
