瑞萨电子RX66N目标板(RTK5RX66N0C00000BJ)是RX66N 120MHz 32位微控制器的评估、原型设计和开发平台。RX66N mcu具有RXv3 CPU核心、1MB SRAM和高达4MB的闪存。这些设备支持2.7V到3.6V的单电压电源，包括以太网MAC、SD主机接口、四轴SPI和CAN接口。RX66N mcu还具有强大的安全性，独特的密码密钥保护和支持ECC和RSA的硬件加密加速器。

瑞萨RX66N目标板在LQFP-100封装中包含一个预安装的RX66N MCU。目标板还具有仿真器电路，使用户无需进一步的工具投资就可以测试应用程序设计。RX66N目标板提供通孔引脚头，允许访问所有MCU信号引脚，允许简单的原型与一个breadboard。Pmod 连接器允许用户通过连接Wi-Fi 模块，传感器模块或其他外围设备进一步增强功能。

特性

• 车载RX66N MCU (R5F566NNHDFP)

• lfqfp - 100包

• 4MB ROM, 1MB RAM, 32KB数据闪存

• 通过头通孔连接完全访问所有MCU引脚

• 板载USB连接器允许连接到PC电源和调试

• 外部3.3V电源头

• 片上调试可以用于开发和原型设计

• Pmod连接器允许添加额外的功能

• e(2) Studio集成开发环境支持

• 50.4 mm x 90.0mm PCB

软件

该工作室是一个基于eclipse的集成开发环境(IDE)，用于瑞萨的微处理器。除了一个强大的代码编辑器，e(2) studio还提供了丰富的扩展功能。工作室涵盖了所有的开发过程，从下载样例代码到调试。。

• 从瑞萨电子下载(2)工作室

资源

• 用户手册

• LED闪烁控制程序

• 材料清单

• 原理图

板布局

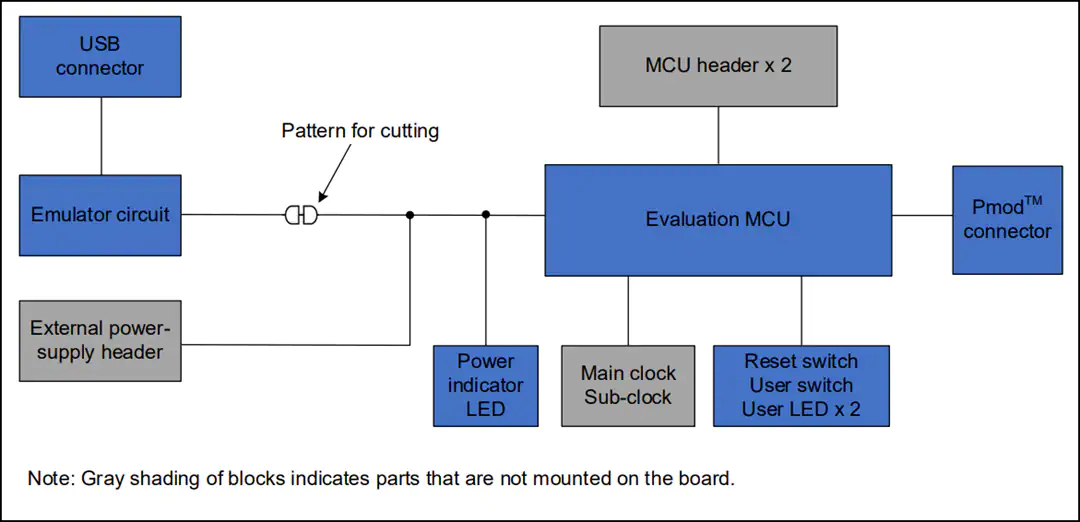

框图

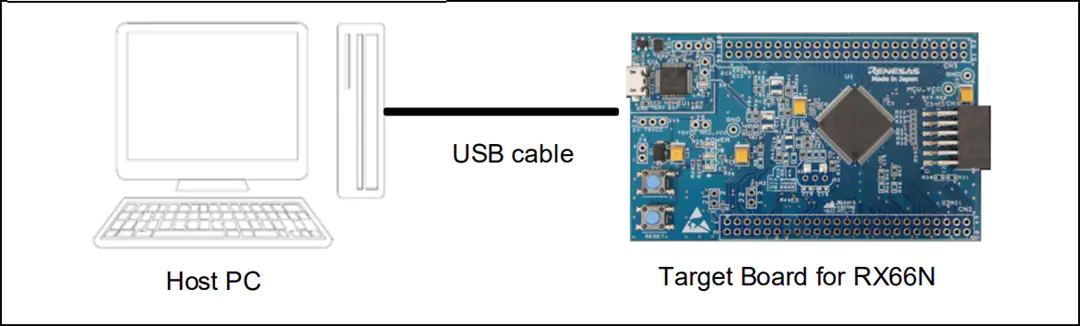

设置示例
