Microchip Technology ATEVK-MXT288UD-C评估工具包(EV12V09A)是一个完整的基于spi的工具包，用于开发基于ATMXT288UD maXTouch 触摸屏控制器的应用程序。ATMXT288UD是一款符合汽车要求的触摸屏控制器，为智能表面和6.5英寸的多功能显示器进行了优化。

Microchip Technology ATEVK-MXT288UD-C评估工具包包括ATMXT288UD-SPI-PCB控制板，具有预先安装的ATMXT640UD maXTouch触摸屏控制器在7.0mm x 7.0mm VQFN-56包。控制板连接到包括5.0“触摸屏组件通过柔性印刷电路(FPC)电缆。评估包提供了一套自粘脚，允许在桌子或工作台上使用触摸屏组件。或者，触摸屏组件可以安装在合适的显示器上，以评估屏幕上的性能。所包含的MaxTouch桥接板(atusb - hsb - pcb)可以连接到运行MaxTouch Studio LITE软件的PC机。

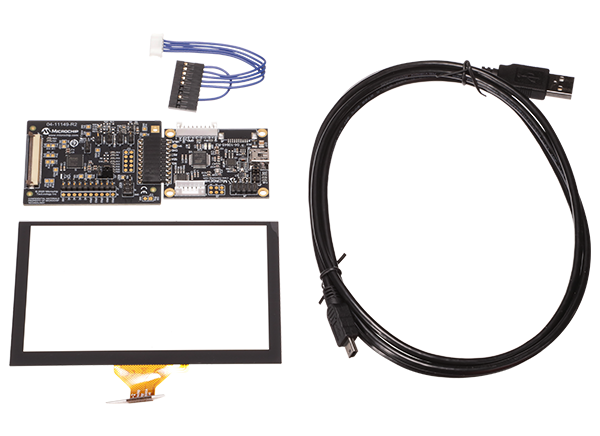

 内容

• 1x 5.0”触摸屏组件

• 1x ATMXT288UD-SPI-PCB控制板

• 1x MaxTouch桥接板(ATUSB-HSBB-PCB)

• 4x自粘脚

• 1 x USB电缆

资源

• 数据表

• 触摸屏数据表

• 示意图

• 印刷电路板装配图纸

板布局
