Microchip Technology atk - mxt640ud - a评估工具包(EV52F23A)是基于ATMXT640UD maXTouch 触摸屏控制器开发应用的完整工具包。ATMXT640UD采用了专有的差分触摸传感，提供无与伦比的抗噪声能力，即使在恶劣的环境中也能确保卓越的触摸性能。该设备可以通过多种覆盖材料和厚度，甚至在水分、水甚至盐水的存在下，检测和跟踪多指厚手套的触摸。结合高采集速度，这些功能提供了一个快速、准确和可靠的触摸解决方案。ATMXT640UD控制器还具有诊断功能，可以持续监测触摸系统的完整性。

Microchip Technology atk - mxt640ud - a评估套件包括一个ATMXT640UD- dev - pcb控制板，具有预先安装的ATMXT640UD maXTouch触摸屏控制器在一个6.0mm x 6.0mm UFBGA-88包。控制板连接到包括5.9“触摸屏组装通过柔性印刷电路(FPC)电缆。评估包提供了一套自粘脚，允许在桌子或工作台上使用触摸屏组件。或者，触摸屏组件可以安装在合适的显示器上，以评估屏幕上的性能。所包含的MaxTouch桥接板(atusb - hsb - pcb)可以连接到运行MaxTouch Studio LITE软件的PC机。

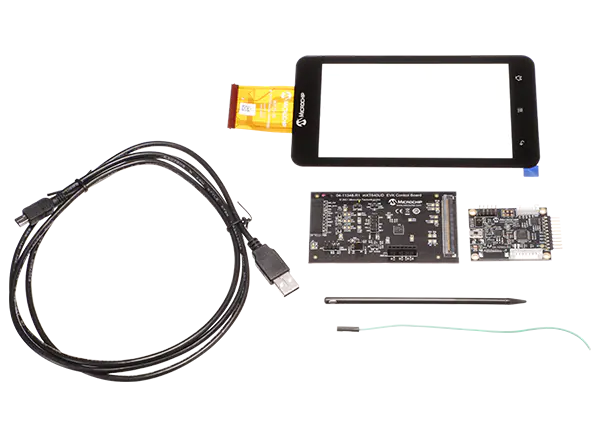

 内容

• 1x 5.9”触摸屏组件

• 1x ATMXT640UD-DEV-PCB控制板

• 1x MaxTouch桥接板(ATUSB-HSBB-PCB)

• 1 x被动手写笔

• 4x自粘脚

• 1 x USB电缆

• 1x铜柔性面板

• 1x接地连接线

资源

• 数据表

• 触摸屏数据表

• 示意图

• 印刷电路板装配图纸

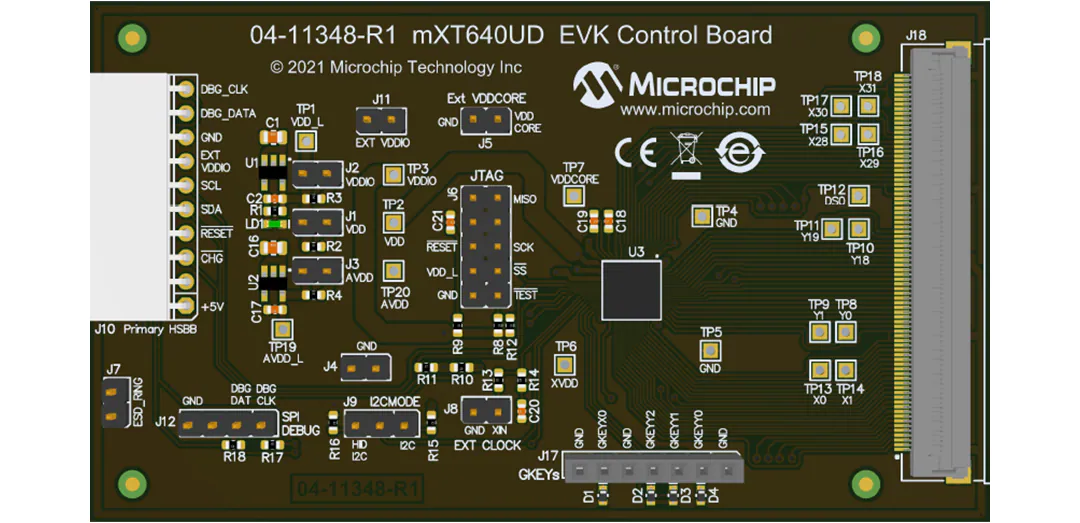

板布局
