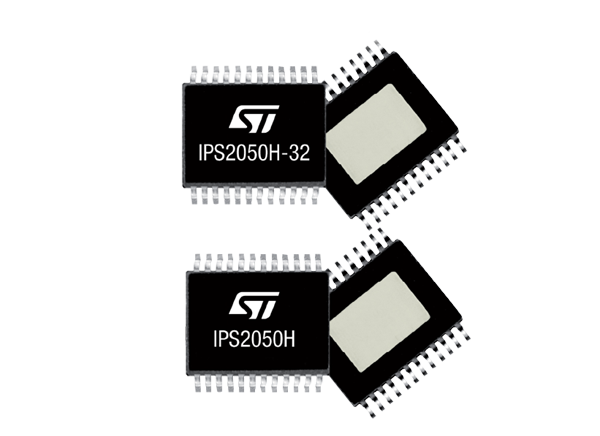

意法半导体IPS2050H和IPS2050H-32开关是双高端开关ic，驱动电容、电阻或感性负载，一侧连接到地面。IPS2050H/IPS2050H具有非常低的RDSON(≤50毫欧高达T(J) = 125°C)，理想的应用与高达2.4A/5.6A稳态工作电流。

STM IPS2050H/IPS2050H-32交换机上的每个输出通道都通过结温传感器独立保护结温过温事件。另外还包括一个温度传感器来监控外壳温度，因此过热的输出通道只能在外壳温度恢复到复位温度以下时才能打开。

该开关提供嵌入式的每通道过载保护电路，监控输出电流，并在触发激活阈值(IPK-X)时，开始调制输出开关的阻抗，以限制输出电流到ILIM-X，用于IC和负载保护。

IPS2050H/IPS2050H-32开关实现两套不同的激活阈值和限制级别(IPKL-X、ILIMH-X和IPKL-X、ILIML-X)，用于智能驱动容性负载(如灯泡)和初始峰值电流要求的负载。IC诊断基于两个FAULT引脚(电流源)，每个通道一个。每个FAULT引脚是由相关通道上的过载或过温情况引起的。

特性

• 8V至60V工作电源电压范围

• 电容负载智能驱动

• 欠压锁定

• VCC过电压保护

• 感应负载快速消磁

• 全通道过载和超温保护

• 情况下,过热保护

• 每通道过载/超温事件诊断引脚

• 地面断开保护

• 设计满足IEC 61000-4-2, IEC 61000-4-4, IEC 61000-4-5

• 包PowerSSO-24

应用程序

• 可编程逻辑控制

• 自动售货机

• 工业PC外围设备输入/输出

• 数控机器

• 一般高侧开关应用

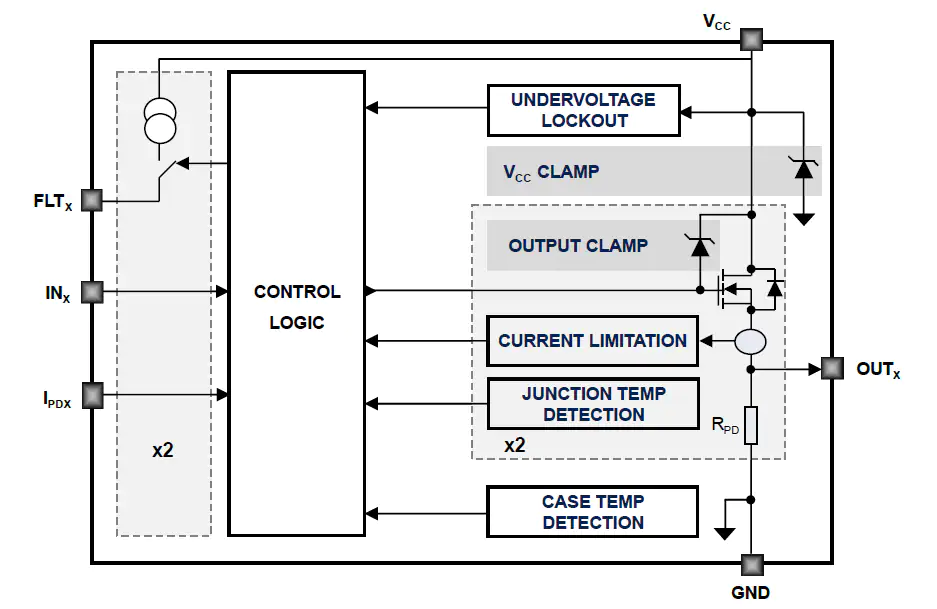

框图
