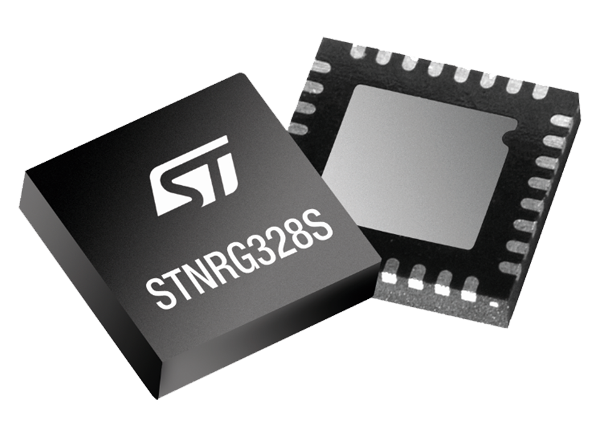

意法半导体STNRG328S数字控制器用于STC/HSTC开环谐振变换器的功率转换。该设备实现了从典型的40V ~ 60V输入电压到输出电压的功率转换，可编程转换比为2:1 ~ 10:1，占空比固定，可编程频率为140kHz ~ 300kHz。

STNRG328S数字控制器支持从500W到2KW的输出功率，在宽负载范围内具有非常高的效率，效率峰值为98.4%。

状态机事件驱动(SMED)实现了重要的特性，以确保所有的STC/HSTC控制功能。SMED驱动ZCD(零电流检测)功能，允许管理死区时间和开关频率，实现完美的LC谐振和最高效率，独立于外部组件的变化。STNRG328S固件是专为SMED编程和实现控制策略而设计的。

STNRG328S结合STPRDC02A栅极驱动器，设计用于STC应用，以及热插拔电路(通常是电子保险丝)，避免在输入48V总线热插拔期间损坏。

特性

• 用于STC/HSTC拓扑的数字控制器

• 支持从2:1到10:1的宽转换比，提供多个Vout

• 状态机事件驱动(SMED)实现关键控制功能:


• 与热插拔控制器组合的电流限制

• 工作输入电压窗

• 转换比例控制

• PWM频率和死区管理，保证ZCD功能

• 软启动控制

• 司机的管理

• 温度控制

• 典型应用:服务器DC/DC中间母线发电从40V到60V输入电压，200W到2kW输出功率范围

• 外围设备


• 10位ADC

• UART接口

• 我(2)C掌握快/慢速度速度

• GPIOs

• 内存


• 具有读写(读写)和纠错码(ECC)的Flash和EEPROM

• 程序存储器32Kbytes Flash;数据保存:55°C 1000次循环后，55°C 20年

• 1Kbyte真数据EEPROM数据存储器;数据保存:85°C 1000次循环后，55°C保存20年

• 6 kb的内存

• 工作温度:-40℃~ 105℃

• VFQFPN32 5mm x 5mm包装

STC)典型的应用程序

设备结构
