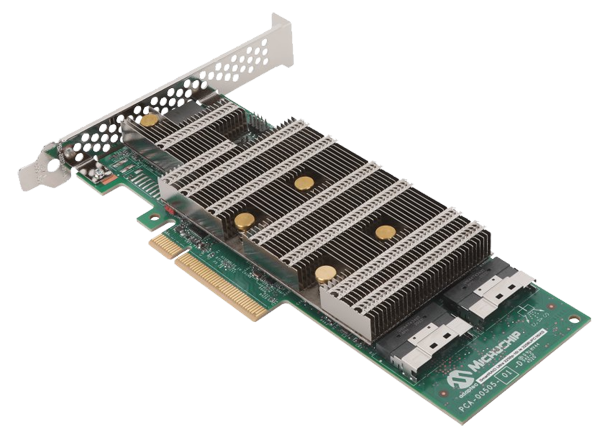

Microchip Technology Adaptec SmartRAID Ultra 3258p-16i (3258UPC16IXS)旨在提供高性能的基于内存的PCIe存储，提供高达29.6GB/s的吞吐量和3.5M+ IOPs 4K随机读取。SmartRAID Ultra 3258p-16i /e基于SmartROC 3200存储控制器，支持x16 PCIe Gen 4主机接口，16个面向媒体的端口变体，实现内部三模连接。

Microchip Technology Adaptec SmartRAID Ultra 3258p-16i包括可信任平台支持，该平台提供基于硬件信任根的计算和供应链安全，与开放计算安全项目一致。对于其他安全层，包含的Adaptec maxCrypto Controller-Based Encryption (CBE)解决方案支持SAS、SATA、NVMe介质和SED (self - Encryption Drive)管理软件。

SmartRAID 3258p-16i适配器还支持用于智能背板管理的Intel 虚拟引脚端口(VPP)和SFF通用背板管理(UBM)标准，以简化集成并增强系统集成商的产品灵活性。此外，还支持业界领先的存储管理标准，包括平台级数据模型(PLDM)/Redfish 设备启用(RDE)和ChipLink诊断工具，以简化集成并加快上市时间。

特性

• 24G SAS适配器支持行业标准SAS-4连接

• 16Gbps NVMe Gen 4、24Gbps SAS-4和6Gbps SATA全三模式SAS/SATA/NVMe适配器

• 16 lane (x16) PCIe Gen 4主机接口

• 动态电源管理

• 最大吞吐量29.6GB/s, 4K随机读取3.5M+ IOPs

• 144位DDR4 3200MHz内存选项，在冗余RAID写和NVMe CBE上增强吞吐量(RAID5写11.7GByte/s, NVMe CBE 17GB/s)

• 高达8GB的高速DRAM缓存与集成的缓存保护

• 集成PCIe Switch使DirectPath技术实现低延迟和高带宽NVMe解决方案

• 动态通道复用(DCM)技术将扩展的SAS或SATA硬盘聚集到24G SAS基础设施上，具有接近100%的链路效率，无与伦比的吞吐量

• 基于硬件信任根的微芯片可信平台支持计算和供应链安全

• 扩展独特的maxCrypto 基于控制器的加密(CBE)解决方案，支持SAS, SATA和NVMe媒体

• SED (self - encryption Drive)管理软件

• 通用的智能存储平台和三模式媒体管理经验

• 支持Intel Virtual Pin Port (VPP)的智能背板管理和SFF Universal backplane management (UBM)标准，以简化集成和增强产品的灵活性

• SGPIO和SCSI Enclosure Services (SES)为直接连接的存储设备或通过SAS扩展器连接的设备提供了一种管理设备状态和活动的通用方法

• 平台级数据模型(PLDM)/Redfish 设备使能(RDE)

• BMC集成PBSI和MCTP支持

应用程序

• 数据中心

• 服务器厂商

• 存储系统

• 企业客户

规范

• SAS数据传输速率:24Gb/s /端口

• 标准的内存

• 5x 8GB DDR4标准配置

• 32 mb SPI闪光

• 128kB SAS FRU EEPROM

• 控制器:24Gbps SmartROC 3200

• 外形因子:低调，MD2

• Generation: PCIe Gen 4 / SAS-4

• 接口:16 lane PCIe Gen 4

• Port count: 16 internal

• 内部连接器:2x SlimSAS x8

• 最大磁盘驱动器数:16 (SAS/SATA/NVMe)

• 支持UBM, VPP, SGPIO

• 外形尺寸:64mm x 167mm(2.535“x 6.6”)

资源

• 用户指南

• 发布说明

• Adaptec SmartRAID 3200系列概述

• maxView 存储管理器用户指南

• ARCCONF命令行工具用户指南

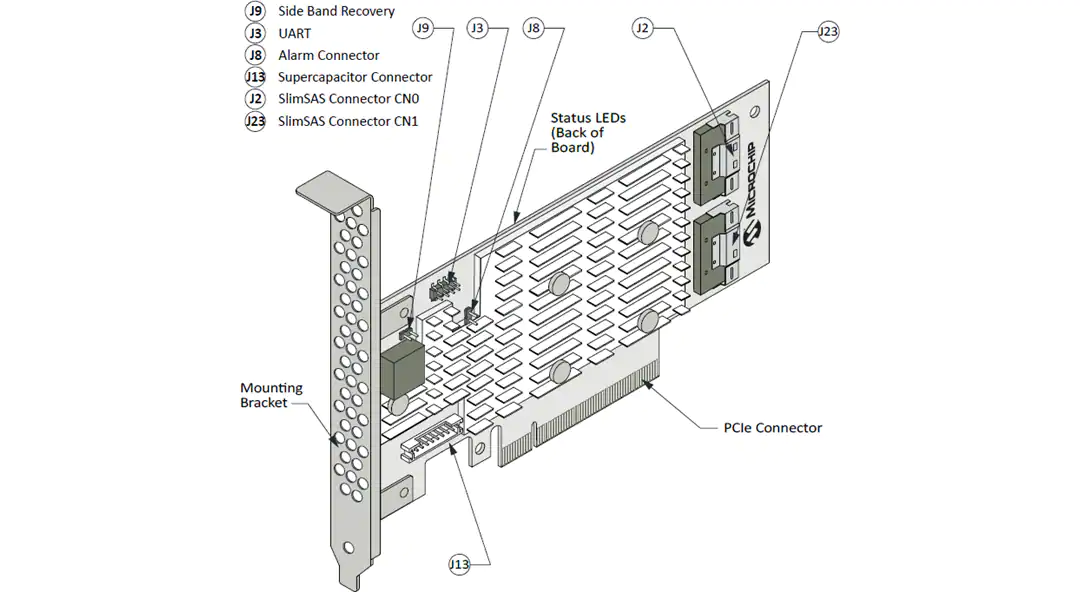

布局
