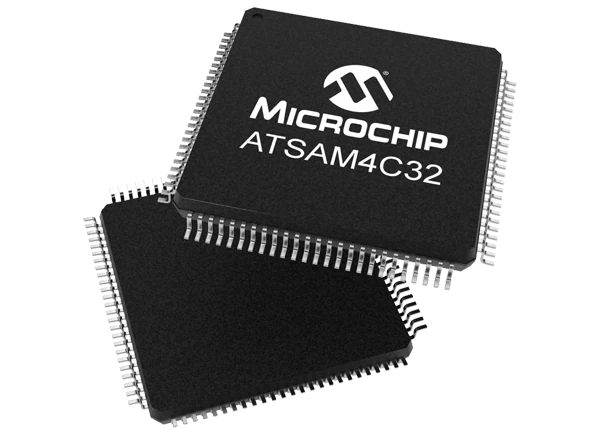

ATSAM4C32 32位微控制器(MCU)是一种系统级(SoC)解决方案，用于智能能源应用，围绕两个高性能的Arm Cortex -M4 RISC处理器构建。ATSAM4C32的最高运行速度为120MHz，具有2mb的嵌入式Flash, 304kbyte的SRAM，以及每个核心的片上缓存。Arm Cortex-M4双臂Cortex-M4架构可以将应用层、通信层和安全功能集成在一台设备上，并可通过16位外部总线接口扩展程序和数据存储。

ATSAM4C32单片机的外设包括一个高级密码引擎，防篡改，浮点单元(FPU)，一个USB全速主机/设备端口，5个USARTs, 2个UARTs, 2个TWIs，和多达7个spi。该设备还包括一个PWM定时器，两个3通道通用16位定时器，校准低功耗RTC运行在备份域到0.5µa，和一个50 × 6分段LCD控制器。
SAM4C系列是一个可扩展的平台，与Microchip业界领先的SAM4标准微控制器一起，为全球智能电表设计人员提供了前所未有的成本结构、性能和灵活性。

特性

• 应用程序/主核心

• 可达2mb的嵌入式Flash用于程序代码(I-Code总线)和程序数据(D-Code总线)，内置ECC(2位错误检测和1位校正每128位)

• 高达256Kbytes的嵌入式SRAM (SRAM0)用于程序数据(系统总线)

• 8Kbytes ROM与嵌入式引导加载程序(UART)和应用程序内编程(IAP)例程

• Arm Cortex-M4最高可达120MHz

• 内存保护单元(MPU)

• DSP指令

• 拇指 2指令集

• 指令和数据缓存控制器与2Kbytes缓存内存

• 记忆

• 协处理器(提供分离应用程序、通信或计量功能的能力)

• 最高32Kbytes的嵌入式SRAM (SRAM1)，用于程序代码(I-Code总线)和程序数据(D-Code总线和系统总线)

• 高达16Kbytes的嵌入式SRAM (SRAM2)用于程序数据(系统总线)

• Arm Cortex-M4F最高可达120MHz

• 符合IEEE 754标准，单精度浮点单元(FPU)

• DSP指令

• Thumb-2指令集

• 指令和数据缓存控制器具有2Kbytes的缓存内存

• 记忆

• 对称/异步双核架构

• 基于中断处理机间通信

• 异步时钟

• 每个核有一个中断控制器(NVIC)

• 每个外设IRQ路由到每个NVIC输入

• 共享系统控制器

• 3MHz至20MHz振荡器，支持晶体、陶瓷谐振器或外部时钟;还支持时钟故障检测

• 超低功耗768kHz振荡器支持晶体或外部时钟信号和频率监控

• 高精度4/8/12MHz工厂微调内部RC振荡器与动态微调能力

• 一个高达240MHz的高频锁相环，一个内置32kHz输入的8MHz锁相环，作为高频锁相环的源

• 低功耗慢时钟内部RC振荡器作为永久时钟

• 嵌入式核心和LCD电压调整单电源操作

• POR (Power-on-Reset)， BOD (Power-on-Reset)， BOD (Power-on-Reset)， BOD (Power-on-Reset)， BOD (Power-on-Reset)

• 超低功耗备份模式(<5µA Typical @ 25°C)

• 电力供应

• 时钟

• 768kHz水晶频率补偿电路的超低功率RTC与格里高利和波斯(日历)波形产生备份模式和时钟校准电路

• 多达23个外围DMA (PDC)通道

• 密码学

• 高性能AES 128至256，具有各种模式(GCM, CBC, ECB, CFB, CBC- mac, CTR)

• TRNG(高达38Mbit/s流，经过Diehard和FIPS测试)

• 公钥加密加速器和相关ROM库的RSA, ECC, DSA, ECDSA

• 完整性校验模块(ICM)基于安全哈希算法(SHA1, SHA224, SHA256)， dma辅助

• 安全

• 多达四个物理防篡改检测I/ o与时间戳，并立即清除一般备份寄存器

• 保护设备不受JTAG访问的安全位

• 共享的外围设备

• 显示容量50段，6个普通终端

• 软件可选LCD输出电压(对比度)

• 低功耗模式下电流消耗小

• 可在备份模式下使用

• 一个低功耗分段式LCD控制器

• 多达5个USARTs ISO7816, IrDA ，RS-485, SPI，和曼彻斯特模式

• 两个2线制UART和一个UART (UART1)支持光模块，提供与手持设备(如校准器)的电隔离串行通信，符合ANSI-C12.18或IEC62056-21规范

• 全速USB主机和设备端口(仅适用于144针封装的SAM4C32E)

• 多达两个400kHz主/从和多主双线接口(I(2)C兼容)

• 多达7个串行外围接口(SPI)

• 两个3通道16位定时器/计数器与捕获，波形，比较，和PWM模式

• 正交解码器逻辑和2位Gray Up/Down计数器的步进电机

• 4通道16位脉宽调制器

• 32位实时计时器

• 模拟转换块

• 8通道，500kS/s，低功耗10位SAR ADC，数字平均器提供30 kS/s的12位分辨率

• 软件控制的片上参考从6V到3.4V

• 温度传感器和备用电池电压测量通道

• 调试

• 星型拓扑AHB-AP调试访问端口实现，通用SW-DP / SWJ-DP提供比雏菊链拓扑更高的性能

• 两个核之间的调试同步(在Halt和Run模式下，每个核之间的交叉触发)

• I / O

• 多达106条I/O线具有外部中断能力(边缘或电平灵敏度)，施密特触发器，内部上拉/下拉，衰减，故障滤波，和模上系列电阻终止

• 包

• 14mm x 14mm LQFP-100;0.5毫米的间距

• 14mm x 14mm TQFP-100;0.5毫米的间距

• 20mm x 20mm TQFP-144;0.5毫米的间距

应用程序

• 家庭区域网络设备

• 能源网关

• 数据集中器

• 智能电表

资源

• 数据表

• 智能能源解决方案指南

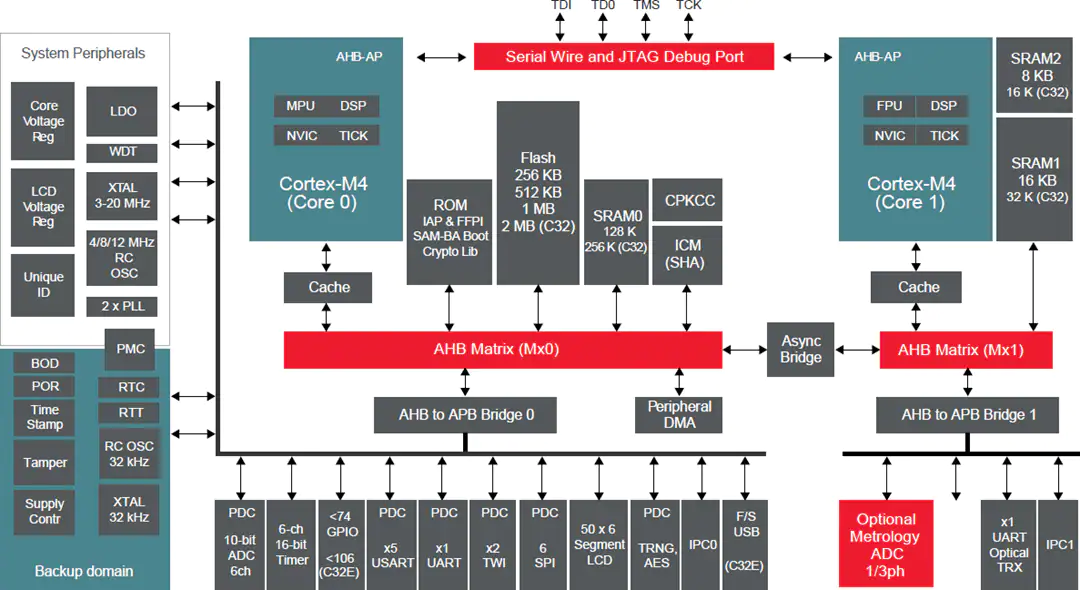

框图
