Microchip Technology UPD301C基本Sink应用示例(EV11L78A)的介绍、特性、及应用

来源：HQBUY 发布时间：2022-03-11

摘要： 参考设计基于UPD301C独立可编程USB Type-C PD控制器。

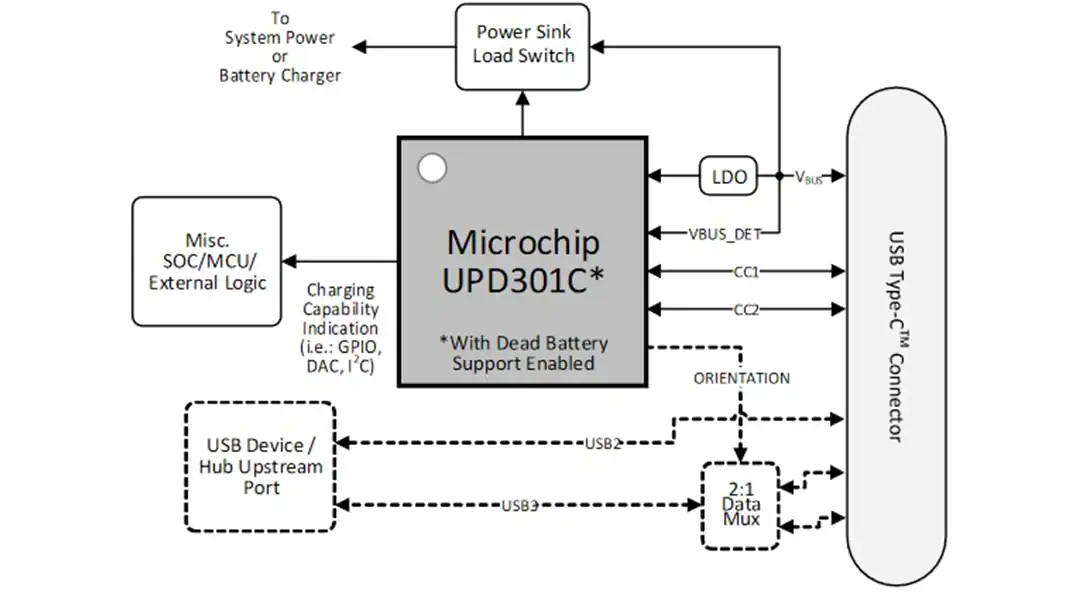

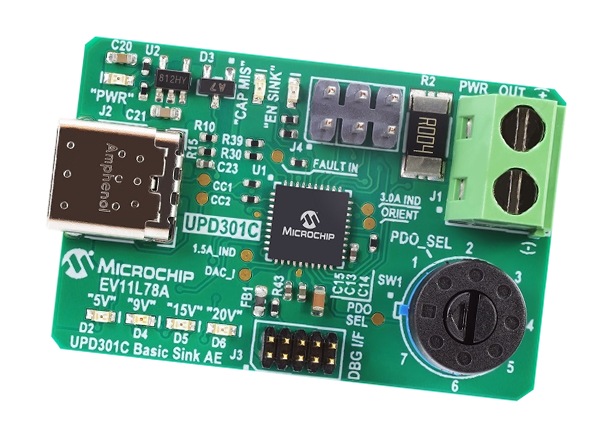

Microchip Technology UPD301C Basic Sink Application Example (EV11L78A)是基于UPD301C独立可编程USB Type-C Power Delivery (PD)控制器的参考设计。《UPD301C基本接收器应用示例》遵循《USB Type-C连接器规范》和《USB PD 3.0规范》。在USB电源交付软件框架(PSF)的支持下，这个评估平台提供了一个快速和简单的方法，在任何应用程序中，用一个小的形状因素，可逆的c型连接器替换标准电源连接器(桶形插头)。该设计支持死电池模式，可从任何标准USB PD电源下沉高达100W。

Microchip Technology UPD301C基本接收器应用示例支持多达6个可配置的电源交付对象(PDOs)，所有这些都是通过板载旋转开关可选择的。该平台还可以通过对PSF PD堆栈进行配置更改来支持惟一的定制PDOs。

UPD301C基本接收器应用示例设计用于使用Atmel-ICE编程和调试工具。Atmel-ICE可以连接到运行MPLAB X集成开发环境(IDE)的基于微软windows的PC。

特性

UPD301C USB Type-C电源下发3.0控制器
遵守USB Type-C连接器规范和USB PD 3.0规范

支持电池电量耗尽模式
最多支持6个可配置的PDOs
下沉高达100W (20V, 5A)

软件

Microchip Technology Power Delivery Software Framework (PSF)是一个轻量级的、全功能的USB PD3.0兼容的软件PD栈，为UPD301C基本接收器应用示例供电。UPD301C基本接收器应用示例的软件堆栈相关文档和源代码可以通过下面链接的PSF GitHub存储库访问。
