美国芯源系统(MPS) EVQ4431-L-00A评估板是用来评估MP4431和MPQ4431开关稳压器的能力。这些稳压器是频率可配置的(350kHz至2.5MHz)，同步，降压开关稳压器集成内部高侧和低侧功率mosfet。MP4431和MPQ4431稳压器采用高级异步模式(AAM)，通过降低开关频率来实现轻载条件下的高效率。

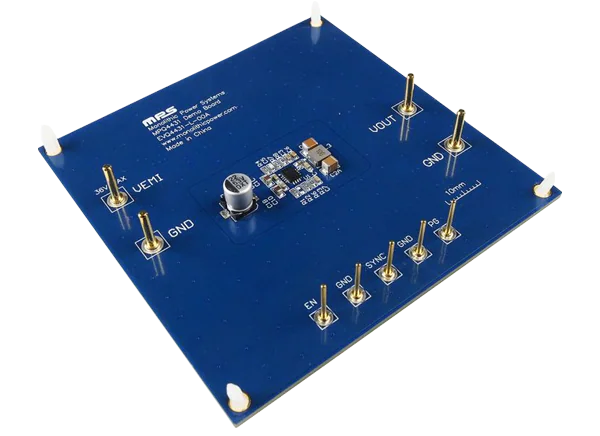

EVQ4431-L-00A评估板是一个完整组装和测试板，在负载电流高达1A时产生3.3V的输出电压。该评估板在3.3V到36V输入电压范围内工作，开关频率为450kHz。EVQ4431-L-00A评估板具有低掉电模式，可配置软启动时间和电源良好指示灯。该评估板是AEC-Q100 1级合格的，用于汽车和工业电力系统。

视图MPQ4431,MP4431开关稳压器

特性

• 评估MP4431和MPQ4431调节器

• 3.3V至36V宽工作输入电压范围

• 1A的连续输出电流

• 1μA低关断模式电流

• 10μA睡眠模式静态电流

• 内部90毫欧高侧和80毫欧低侧mosfet

• 可配置的350kHz至2.5MHz切换频率

• 与外部时钟同步，可选择同相或180°反相

• 能力好的指标

• 可配置的软启动时间

• 80 ns最低准时

• 可选择FCCM和AAM

• 低压差模式

• 带有谷电流检测和打嗝模式的过电流保护

• 热关机

• 可采用QFN-16 (3mm × 4mm)包装

• 可与潮湿的侧翼

• AEC-Q100 1级

应用程序

• 汽车系统

• 工业电力系统

原理图

性能图(效率、负载、电流、功耗)
