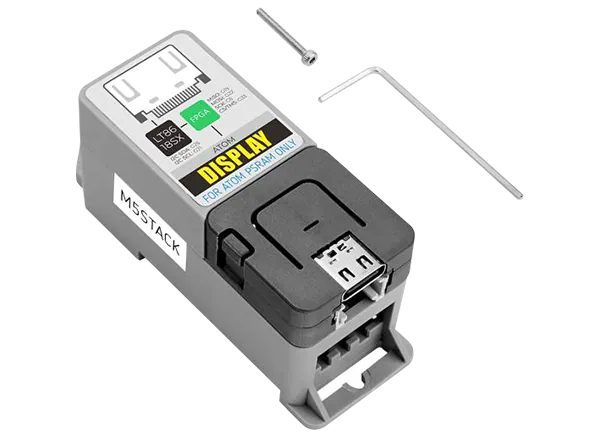

M5Stack Atom pram -LCD显示驱动套件是一个一体化的显示驱动套件，使用FPGA模拟传统SPI TFT-LCD数据输出。该套件支持图像的最大分辨率为1280 x 720像素，并提供了一个先进的信号与精度很高的颜色。LCD显示驱动套件集成了2.4G Wi-Fi 和双模蓝牙 ，8M Flash + 2M pram内存组合，RGB TO HDMI转换芯片。该套件具有多种输出模式，提供优化的帧率范围从12FPS到16FPS，最大的720P (1280x720)图像输出。Atom psiram - LCD显示驱动套件具有内置LT8618SX RGB到HDMI芯片和Atom psiram主控制器。典型的应用包括显示输入信号源和高清数据板。

特性

• FPGA和驱动库的所有代码都是开源的

• 使用FPGA (Gowin GW1NR-9C)模拟传统SPI TFT-LCD数据输出

• 内置LT8618SX RGB到HDMI芯片(支持24位色深)

• SPI接口(FPGA) + I(2)C接口(LT8618SX)

• 最大720P (1280x720)图像输出

• 多种输出模式优化的帧率高达12FPS至16FPS

• 内置ATOM psiram主控制器(ESP32-PICO-V3-02和8M Flash + 2M psiram)

• 可编程RGB LED x 1，复位按钮x 1，按钮x 1, grove扩展端口x 1

• 开发平台:

• Arduino, ESP32-IDF和(即将支持UIFlow)

 内容

• 1 x原子显示

规范

• FPGA:

• Gowin GW1NR-9C

• LT8618SX:

• RGB到HDMI芯片，支持24位色深

• 720P(1280x720)最大图像输出尺寸

• 60Hz输出帧速率

• USB驱动芯片CH9102

• 净重21克

• 34 g毛重

• 64mm X 24mm X 29mm产品尺寸

• 76mm X 46mm X 29mm包装尺寸

应用程序

• 显示输入信号源

• 高清数据委员会
