onsemi NCP51100A低侧门驱动器是700V高侧和低侧驱动器，具有3.5A源和3A sink电流驱动能力。该NCP51530提供传播延迟，低静态电流，和低开关电流在高频率的操作。该设备专为运行在高频率下的高效电源而设计。该设备提供两个版本，NCP51530A或NCP51530B。NCP51530A的典型传播时延为60ns，而NCP51530B的典型传播时延为25ns。NCP51530有SOIC8和DFN10包。

特性

• 高压范围可达700V

• 典型的60ns传播延迟

• NCP51530B典型25ns传播延迟

• 低静止和工作电流

• 15ns最大上升和下降时间

• 3.5A源/3A汇聚电流

• 两个通道的欠压锁定

• 3.3V和5V输入逻辑兼容

• 高dv/dt免疫力高达50V/ns

• Pin-to-Pin兼容行业标准的半桥集成电路

• 匹配的传播延迟(最大7ns)

• 桥脚的负瞬态抗扰度高

• DFN10包提供了改进的爬电和暴露的垫

应用程序

• 高密度SMPS服务器，电信和工业

• 半桥/全桥和LLC转换器

• 有源箝位反激/正激变换器

• 太阳能逆变器和电机控制

• 电动助力转向

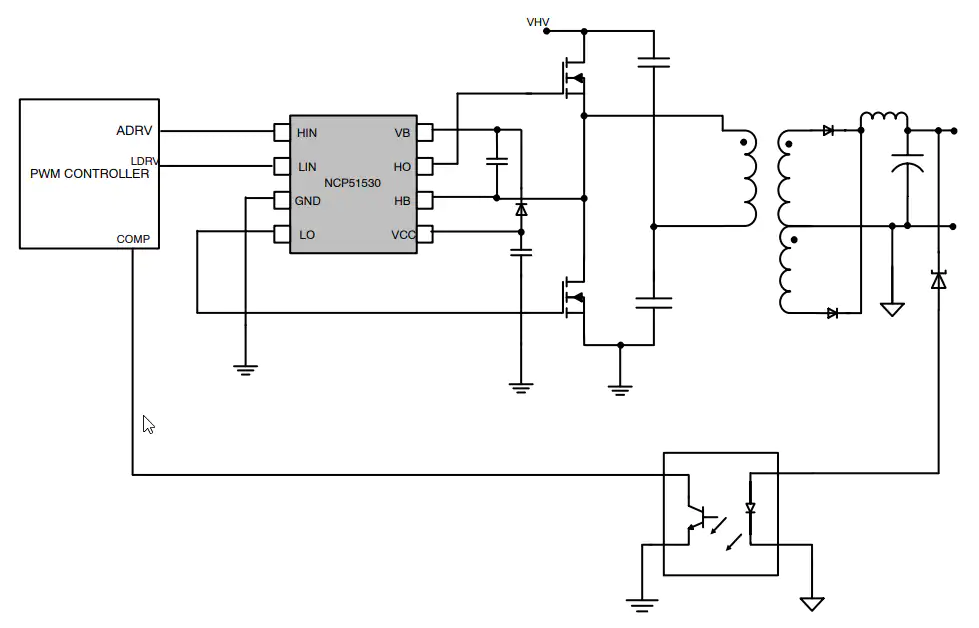

框图
