瑞萨电子Y-ASK-RH850C1M-A2入门套件是一个简单易用的平台，用于评估32位RH8650/C1M-A2微控制器的特性和性能。该启动工具包包括一个软件安装光盘，快速启动指南，跳线，模拟器单元，USB电缆，平行电缆，子d公到公性别转换器，和一个电源单元。瑞萨电子Y-ASK-RH850C1M-A2入门套件提供了使用RH8650/C1M-A2微控制器开发设计所需的一切。

特性

• 支持RH8650 / C1M-A2微控制器

• 用于片上调试和Flash内存编程的连接

• 访问所有微控制器引脚

• 外部电源(12V DC输入)

• 调试和编程接口

• 14针LPD/JTAG调试连接器(例如，使用E1或E2 OCD模拟器或PG-FP6 Flash编程器)

• 引脚头用于直接访问每个设备引脚

• 复位开关

• 带有20MHz晶体谐振器的外部时钟电路

• 通用信号发光二极管

• 模拟信号输入使用两个电位器

• 进入R/D(解析器到数字)转换器

• 电机控制信号输出

• 跳线配置选项

• 输出电机控制信号

• 电机控制的解析器信号输入

• 板载接口连接器

• 林大师I / F

• UART I / F

• 我可以/ F

• 给I / F

• 工作温度0°C ~ +40°C

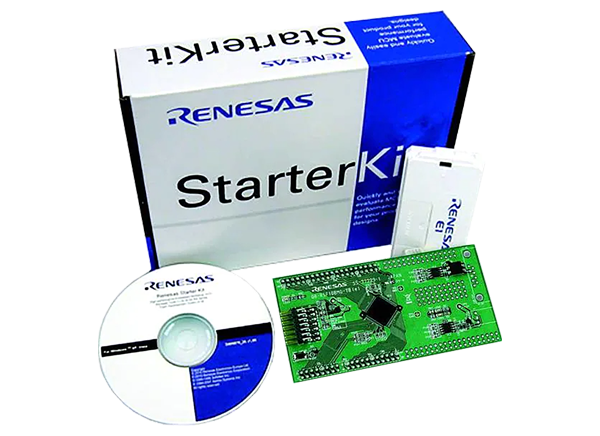

 内容

• RH850/C1M-A2启动套件板

• 软件安装光盘

• 快速入门指南

• 中国RoHS文档

• 产品内容列表

• 20 x跳线(2路，0.1 ")

• 瑞萨E1 OCD模拟器单元

• USB线(A型到micro-B型)

• 平行电缆(1x D-SUB连接器9针- 1x DIL连接器10针)

• 3xsub - d男性到男性性别改变，9针

• 电源单元，12V/1A(包括四个国际交流插头)

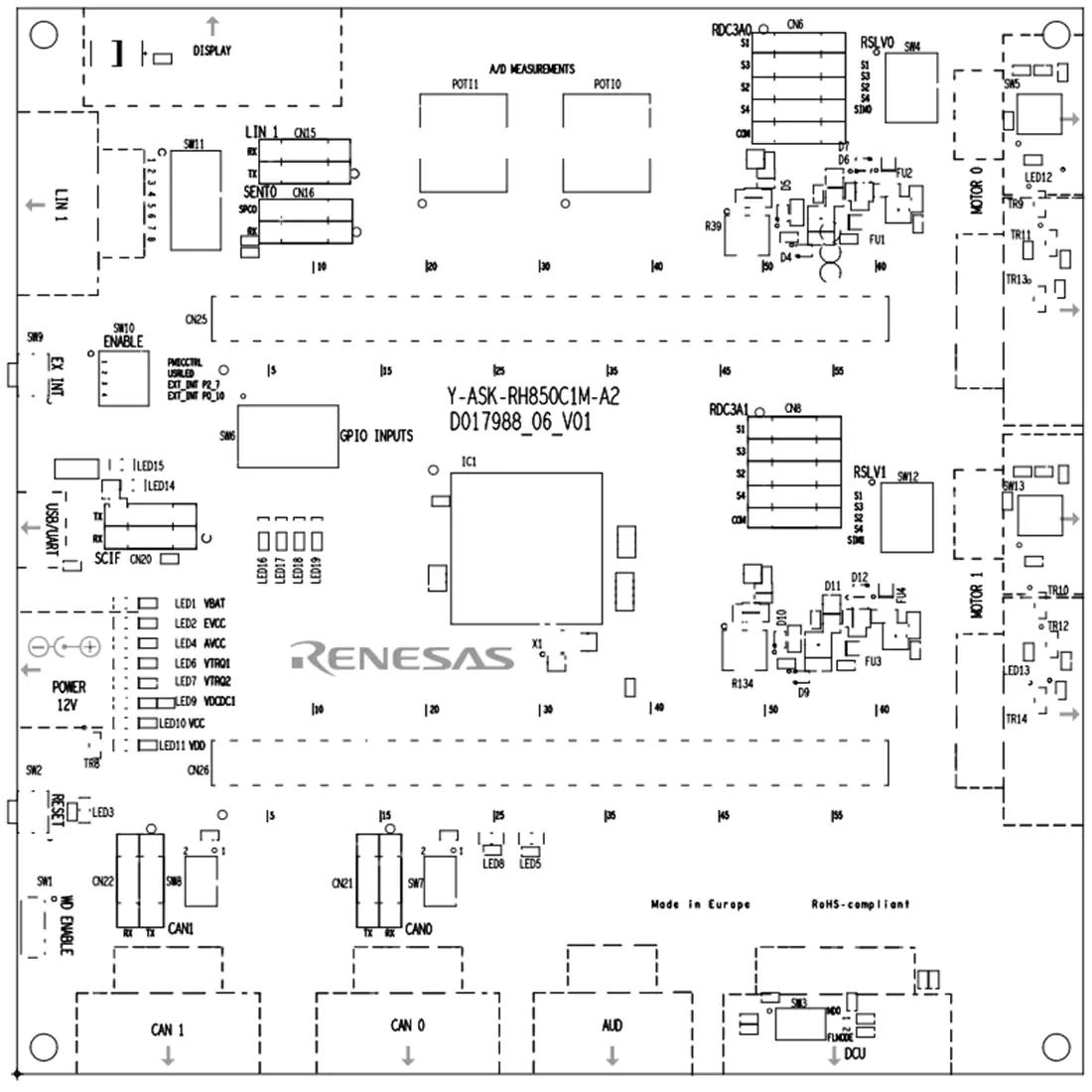

板布局
