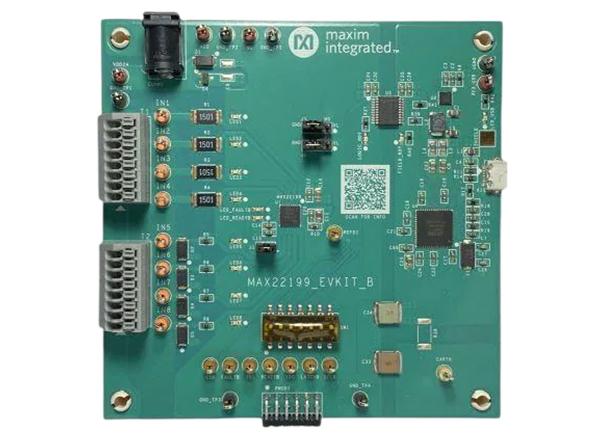

Maxim MAX22199EVKIT评估工具包提供必要的硬件和软件来评估MAX22199八进制工业数字输入。MAX22199八进制工业数字输入转换8个24V降电流工业输入到串行SPI兼容输出，接口为3V到5.5V逻辑。符合IEC 61131-2标准的工业数字输入设备可作为8个Type 1/Type 3数字输入或4个Type 2数字输入。

Maxim MAX22199EVKIT评估工具包通过USB端口接收PC机的命令，创建一个SPI接口，用于软件和挂载的MAX22199之间的通信。此外，该套件有一个Pmod 兼容连接器，用于与外部主机设备(如MCU或FPGA)进行SPI通信。

图形用户界面(GUI)是目标设备与PC机之间通信的界面。MAX22199EVKIT是根据IEC 61000-4-2、IEC 61000-61000-4-4和IEC 61000-4-5设计的，支持ESD、EFT和Surge的瞬态抗扰度测试。

特性

• 易于评估的MAX22199

• EV Kit逻辑端是usb供电的

• 配置为IEC 61131-2类型1,3

• 使用MAX14483进行电隔离

• 支持IEC 61000-4-2、IEC 61000-4-4、IEC 61000-4-5的瞬态抗扰度测试

• 强大的设计±2kV抗浪涌线对地和线对线，±8kV接触ESD，±15kV气隙ESD现场输入

• Windows 10兼容软件

• 完全组装和测试

• 证明PCB布局

• 通过无铅认证

 内容

• MAX22199EVKIT#，包括MAX22199ATJ+

• 微型usb电缆

必需的设备

• MAX22199评估板

• 24V直流电压电源(或24V AC-DC适配器与桶形连接器)

• 微型usb电缆

• Windows 10、Windows 8、Windows 1、Windows 7、Windows XP PC，配置备用USB接口
