Maxim MAX22199八进制工业数字输入转换8个24V降电流工业输入到串行SPI兼容输出，接口为3V到5.5V逻辑。符合IEC 61131-2标准的工业数字输入设备可作为8个Type 1/Type 3数字输入或4个Type 2数字输入。

Maxim MAX22199八路工业数字输入具有热停机、24V欠压报警、24V缺压报警、SPI和CRC通信错误检测等诊断功能。所有的故障都提供了使用FAULT引脚生成中断的配置。

MAX22199有一个4针SPI接口，并利用LATCH输入，跨多个设备同步输入数据采样。

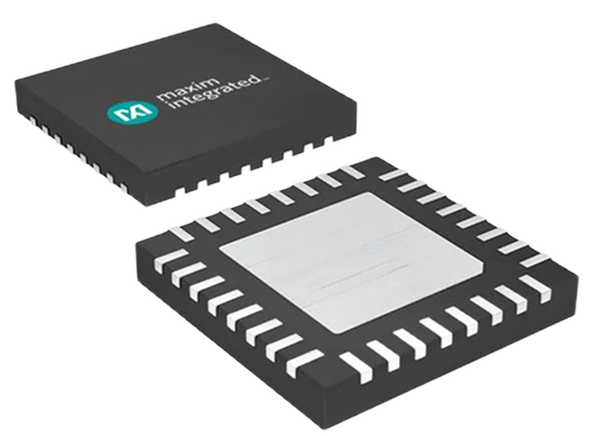

MAX22199八进制工业数字输入的SPI接口工作在3.3V或5V逻辑电平由V(L)引脚控制，可在5mm x 5mm TQFN封装。

特性

• 高度集成减少了BOM数量和单板空间


• 使用序列化器的八个输入通道

• 直接由现场电源(7V至65V)供电

• 兼容3.3V或5V逻辑

• 5mm x 5mm TQFN包装

• 减少功率和散热


• 0.6mA(典型值)供电电流

• ±11%准确的输入电流限制器

• 无能量场侧LED驱动器

• 低功耗，负输入电压

• 容错


• 输入保护±40V

• 集成的现场供电电压监视器

• 5位CRC SPI错误检测

• 可配置性支持广泛的应用程序


• 可配置输入电流从0.5mA到3.4mA

• 可选择的输入衰减滤波

• 可以禁用当前源

• 支持雏菊链SPI和直接SPI

• 稳健设计


• ±8kV接触ESD和±15kV气隙ESD使用

• 最低1 k欧姆电阻器

• ±2kV耐浪涌使用最小1k欧姆电阻

• -40℃~ +125℃环境工作温度

• MAX22190可提供高级诊断功能


• 这个兼容

• 注册兼容

应用程序

• 可编程序逻辑控制器

• 分布式控制系统

• 电机控制

• 楼宇自动化

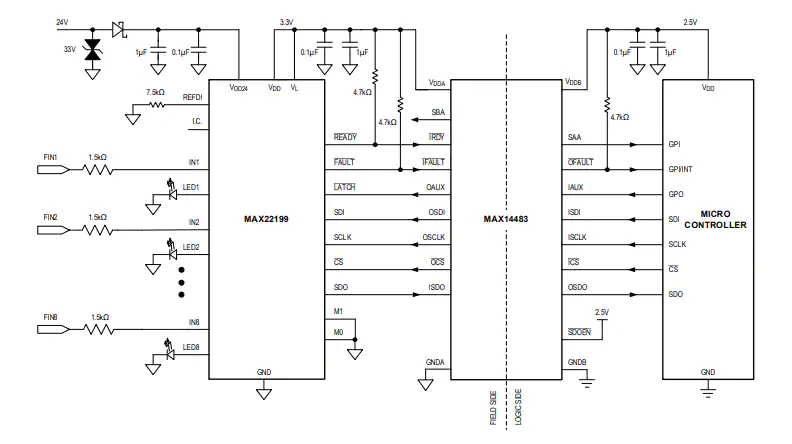

框图
