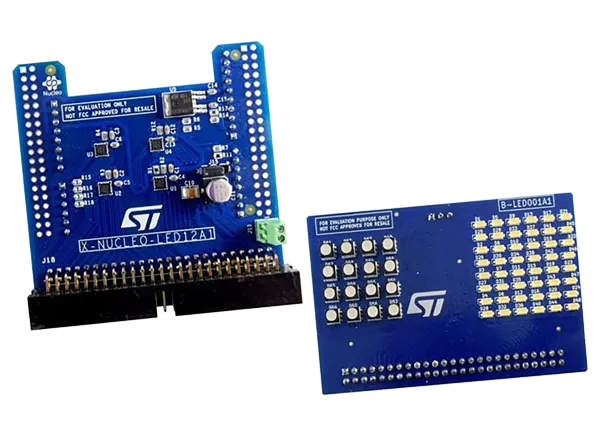

意法半导体X-NUCLEO-LED12A1 LED驱动扩展板是为STM32 Nucleo和功能4个LED1202器件，可以驱动多达48个LED。LED1202是一个12通道低静态电流LED驱动器，保证了5V输出驱动能力。每个通道能够提供高达20mA的净空电压350mV(典型值)仅。

通过8位模拟和12位数字调光控制，每个通道的输出电流可以单独调整。意法半导体X-NUCLEO-LED12A1扩展板附带一个额外的LED面板板，包含两个LED矩阵:一个6 × 8白色LED矩阵和一个4x4 RGB矩阵。LED矩阵可以通过连接到J13连接器的外部电源提供，并通过选择正确的路径通过J15跳线达到可用的最大亮度。

特性

• 4个LED1202器件可驱动48个led

• 一个双排针阵列连接器用于外部LED面板连接

• 一个跳线选择内部/外部LED电源

• 一个面板包含48个白色led /16个RGB led

• Arduino UNO R3连接器

• 免费全面的开发固件库兼容STM32Cube

• 可扩展的解决方案，多板堆叠

• 符合RoHS和WEEE标准
