美国Silicon Labs EFM8BB51和EFM8BB52 Busy Bee mcu是一种多功能微控制器，具有紧凑的封装。这些设备通过将先进的模拟和通信外设集成到一个小的占用空间中来提供高价值，使它们成为空间受限应用的理想选择。EFM8BB51和EFM8BB52 mcu具有高效的8051核，支持5V的I/O，精确模拟和增强的脉宽调制，是嵌入式应用的最佳选择。

Silicon Labs的EFM8BB51和EFM8BB52 Busy Bee mcu包括芯片上电复位、电压供应监视器、看门狗定时器和集成时钟振荡器。Flash存储器是可重新编程的电路，提供非易失性数据存储，并允许固件的现场升级。片上调试接口(C2)允许使用安装在最终应用程序中的生产MCU进行非侵入式(不使用片上资源)的在线调试。这个调试逻辑支持内存和寄存器的检查和修改、设置断点、单步执行以及运行和停止命令。所有模拟和数字外设在调试时功能齐全。

EFM8BB51 MCU提供20针TSSOP和QFN封装。该设备被指定为1.8V到5.5V的工作电压。EFM8BB52 MCU有20引脚和28引脚QFN包或24引脚QSOP包。该设备被指定为2.2V到3.6V操作或高达5.25V与5V调节器选项。所有封装选项是无铅和符合RoHS。

特性

• 核心

• 管线式CIP-51核心

• 完全兼容标准8051指令集

• 70%的指令在1-2个时钟周期内执行

• 最大工作频率50MHz

• 内存

• 高达16kBFlash内存，系统内可从固件重新编程。

• EFM8BB51:高达1280字节的RAM

• EFM8BB52:高达2304字节的RAM

• 权力

• EFM8BB51: 8.0V至5.5V单路供电

• EFM8BB52:单路供电2.2V至3.6V或3.0 v至5.25V

• 5V输入LDO稳压器(仅限EFM8BB52)

• 内部LDO调节器的CPU核心电压

• 复位电路和探测器断电

• 小睡模式，LFO运行，10µA, 30µA尾流

• I / O:

• EFM8BB51: 16个多功能I/O引脚

• EFM8BB52:多达22个多功能I/O引脚

• 所有引脚在偏置下可以5V

• 灵活的外围交叉条，用于外围布线

• 高电流，允许直接驱动led

• 5mA光源，12.5mA接收器允许直接驱动led(仅EFM8BB52)

• 时钟源

• 内部49 mhz振荡器

• 内部24.5MHz振荡器(仅限EFM8BB52)

• 内部80kHz低频振荡器

• 内部10MHz振荡器(仅限EFM8BB51)

• 外部CMOS时钟选项

• 芯片上的,非侵入性的调试

• 全存储器和寄存器检查

• 四个硬件断点，单步执行

• 计时器、计数器和PWM

• 3通道可编程计数器阵列(PCA)支持PWM，捕获/比较和频率输出模式

• 3路PWM发动机，具有互补输出和死区插入(DTI)

• 2个8位通用定时器(仅限EFM8BB51)

• EFM8BB51: 4x 16位通用定时器

• EFM8BB52: 5x 16位通用定时器

• 独立的看门狗定时器，从低频振荡器时钟

• 通信和数字外设

• 2倍UART，最高3maud

• SPI主要/次要高达12Mbps

• SMBus /I(2)C Leader / Follower高达400kbps

• 16位CRC单元，支持256字节边界的flash自动CRC

• 模拟

• 具有16通道和11位ENOB的12位612ksps模数转换器(ADC)

• 模拟比较器与可调参考

• 4个可配置逻辑单元

• 预装UART引导装载程序

• 128位唯一设备标识符(UUID)

• 工作温度范围

• EFM8BB5xFxxG (General): -40°C ~ +85°C

• EFM8BB5xFxxI:(工业):-40°C至+125°C

• EFM8BB52FxxA:(汽车):-40°C至+125°C

• 包选项

• EFM8BB51: TSSOP-20 QFN-20

• Efm8bb52: qfn-20, qfn-28, qsop-24

• 无铅，符合RoHS

数据表

• EFM8BB51数据表

• EFM8BB52数据表

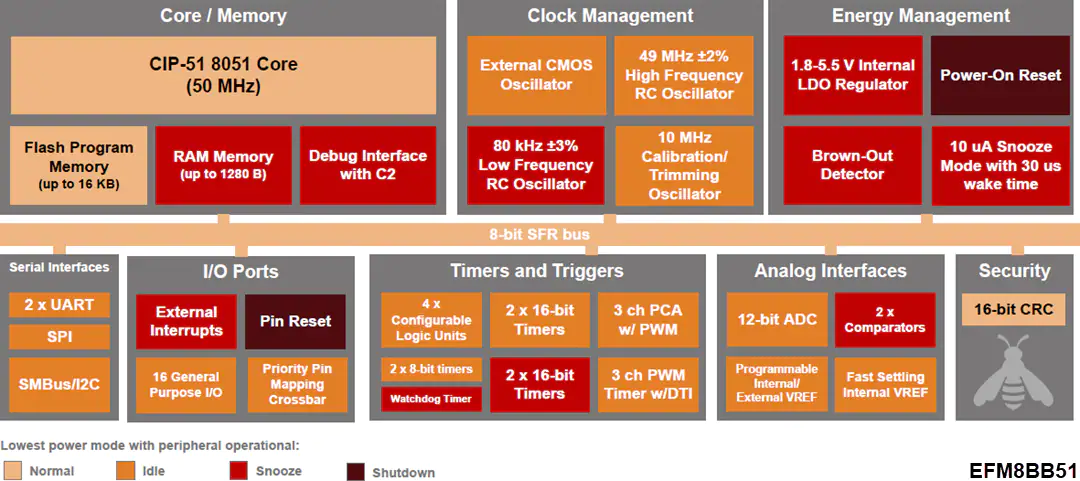

EFM8BB51框图

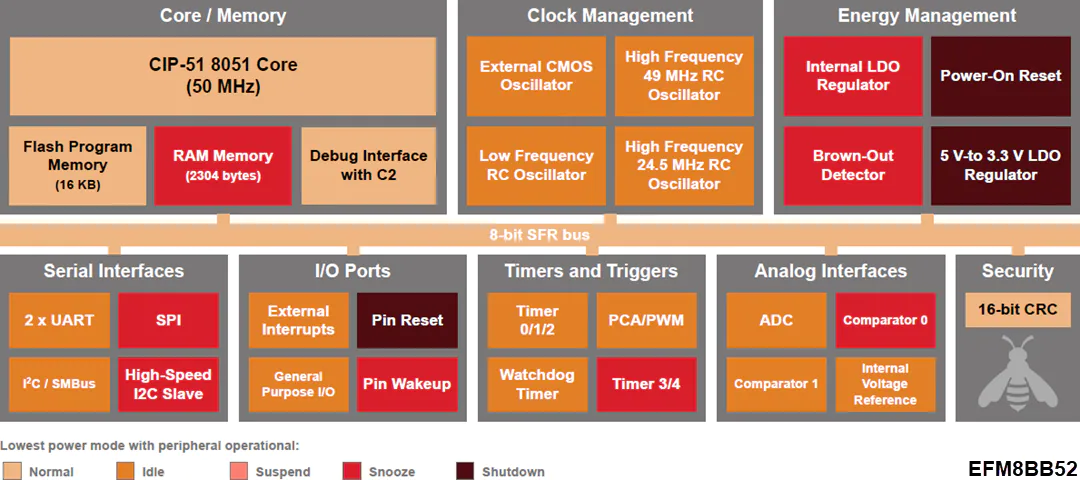

EFM8BB52框图
