onsemi AXM0F343-256-915-1- gevk评估工具包是一个完整和灵活的，准备就绪的解决方案，测试，评估，并与AXM0F343超低功耗Sub-GHz无线SoC原型。AXM0F343将经过现场验证的窄带AX5043射频收发器与高性能Arm Cortex -M0+微控制器(MCU)相结合。AXM0F343提供广泛的调制方案，频率范围从27MHz到1050MHz，数据速率从100bps到125kbps。

onsemi AXM0F343-256-915-1-GEVK评估套件包括两个评估板(GEVB)，配备机载J-link编程器，微型usb电缆和鞭状天线。与评估工具包一起提供的SDK是onsemi IDE，其中包括几个示例项目。

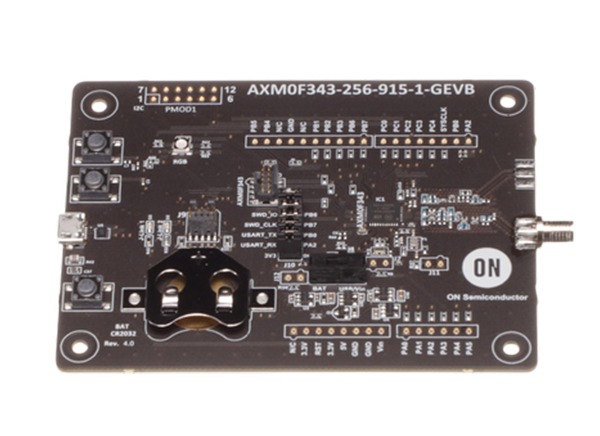

AXM0F343-256-915-1- gevk评估板包括带有256kB Flash的AXM0F343变体，并且RF匹配网络调优为915MHz工作。

评估板可以通过USB, CR2032电池供电，或通过arduino兼容头外部3.3V DC源。SWD和Serial接口均通过板载J-Link连接器提供。AXM0F343可以配置为通过支持TX和RX的差分负载网络或只支持TX的节能单端网络输出RF信号。

默认情况下，评估板没有安装单端SMA连接器，因为示例软件被配置为使用差分接口。为了在差分和单端输出网络之间切换，必须进行软件配置。

特性

• 预先安装在5.0mm x 7.0mm QFN-40封装的AXM0F343-256-1-TX40

• 可编程载波从27MHz到1050MHz

• 256 kb嵌入式闪存

• 32 kb的内部RAM

• 为915MHz工作调谐的RF匹配网络

• 微型USB端口

• Arduino-compatible头

• 机载J-Link编程器的10针头

• Pmod 连接器

• 差动输出网络用SMA连接器(已安装)

• 单端输出网络用SMA连接器(未安装)

• 2 x用户按钮

• 1 x复位按钮

• CR2032电池座

• NCP702线性稳压器

• EMI2121静电抑制器

 内容

• 2x AXM0F343-X-X-1-GEVB单板，预加载AX-Radio-TX和AX-Radio-RX示例

• 2根USB-A到Micro-B线缆

• 2 x鞭天线

• 组件包与PCB安装脚，额外的头，和一个单端SMA连接器

资源

• 入门指南

• 原理图

• 材料清单

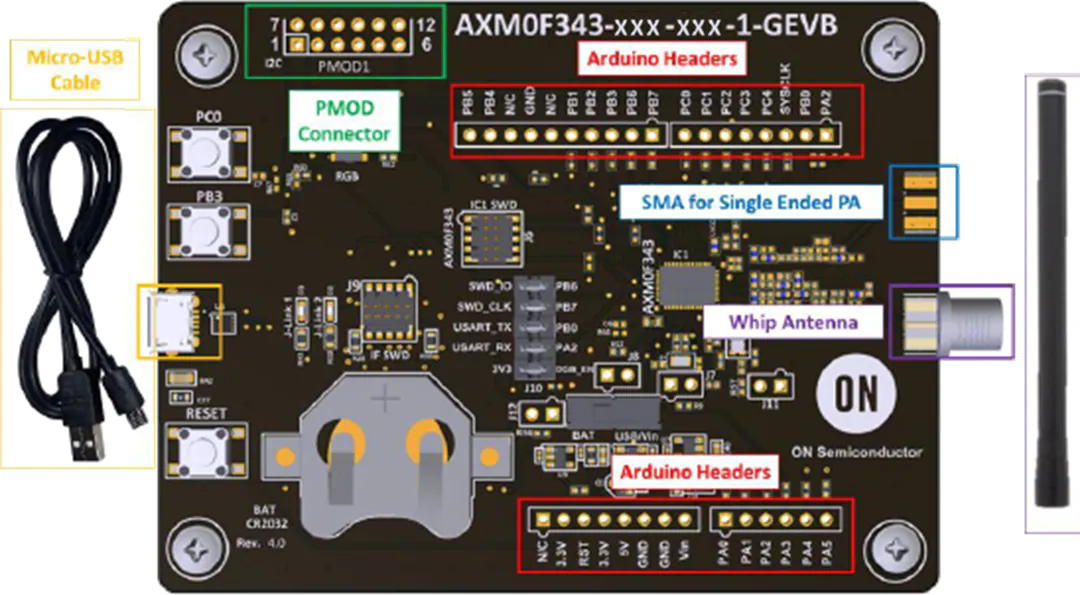

板布局

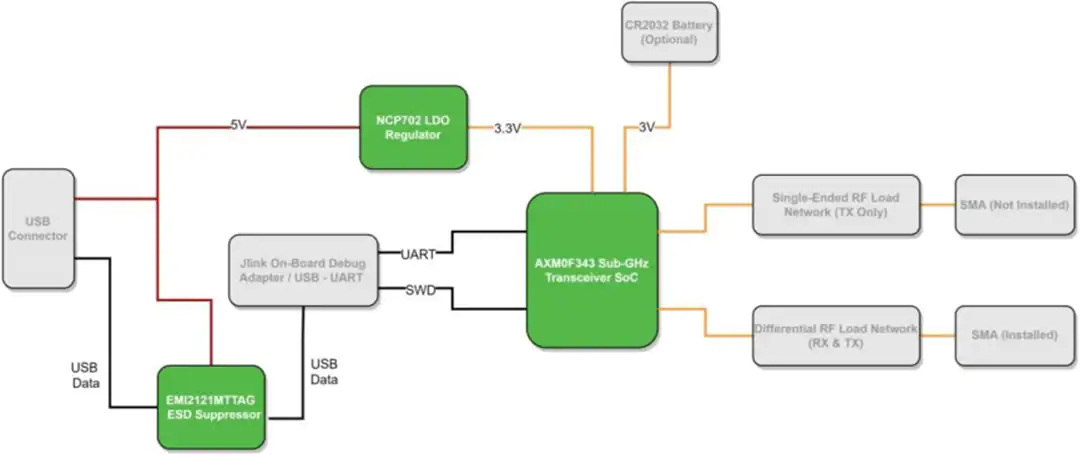

框图
