Torex Semiconductor XD9707/XD9708降压DC/DC转换器是36V操作同步降压DC/DC转换器ic。该芯片有内置的p沟道MOS驱动场效应晶体管和n沟道MOS开关场效应晶体管。XD9707/XD9708系列工作电压范围为3V至36V。该器件还具有2.2MHz的开关频率，同步整流的电路方案是一种高效稳定的电源。内部参考电压源为0.75V，输出电压可通过外部电阻(RFB1和RFB2)设置为1.8V到12V。

特性

• 3.0V ~ 36.0V(绝对最大40V)输入电压范围

• 输出电压范围1.8V ~ 12.0V

• 0.75V±1.5% FB电压

• 2.2 mhz振荡频率

• 600毫安输出电流

• 13.5μA (XD9708)静态电流

• 控制方法

• PWM控制(XD9707)

• PWM和PFM汽车(XD9708)

• 效率85% @ 12V 5V, 300mA

• 可调RC软启动时间

• 保护功能

• 过电流保护

• (自动恢复)

• 热关机

• 陶瓷电容器输出电容器

• 工作环境温度-40℃~ 125℃

• 包

• 说- 89 - 5

• USP-6C

• 符合欧盟RoHS标准，不含铅

应用程序

• 汽车配件


• 驾驶记录

• 汽车上搭载的相机

• 等

• 汽车车身控制

• 汽车信息娱乐

• 工业设备

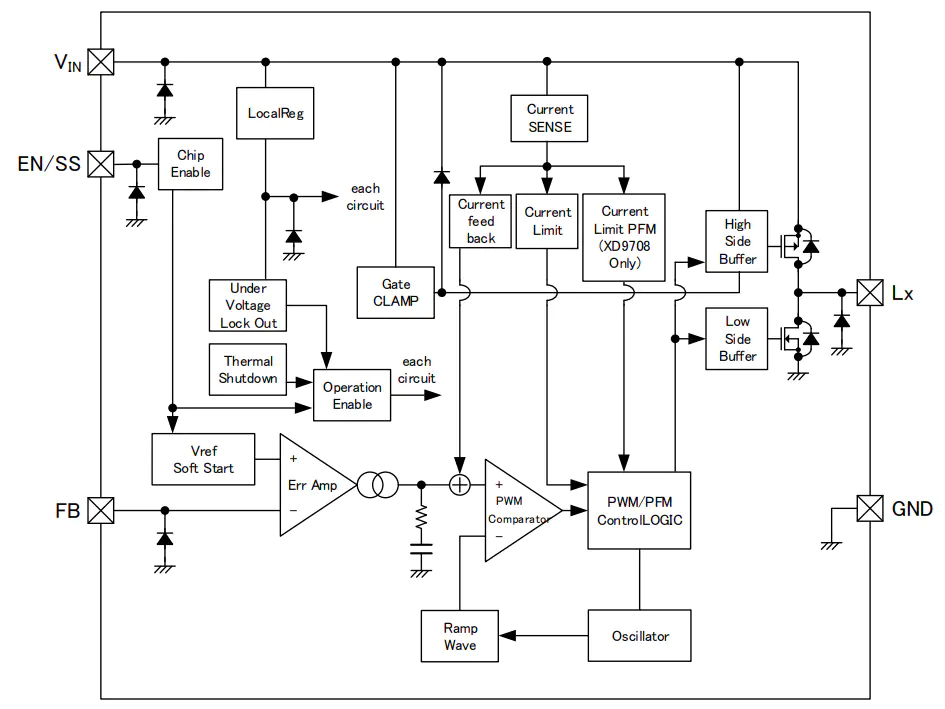

框图
