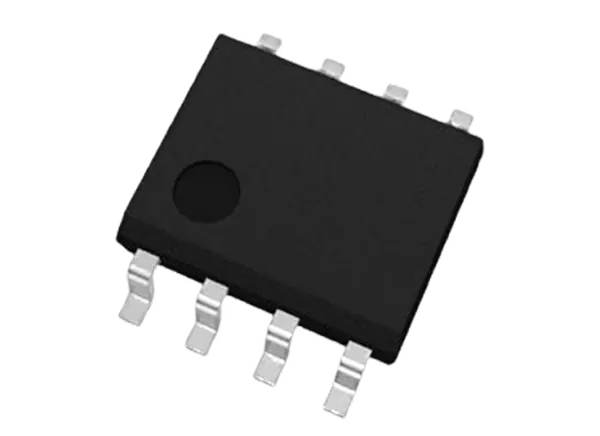

Nisshinbo NJM8087运放是一款jfet输入高速、低噪声、低失真运放。该器件具有20V/μs高转换率，10nV/√Hz低噪声，0.0004% THD+N, 25pA输入偏置电流，2.6mA低供电电流。NJM8087工作在±4V至±16V双电源范围，8V至32V单电源范围，7MHz增益带宽，和-40°C至125°温度范围。该器件为1000pF电容负载提供统一增益稳定性，输入电压无相位反转，饱和输出低，允许增加动态范围。NJM8087还提供了高EMI抗扰度，减少了由手机和其他电子设备的射频噪声引起的故障。该器件可用于SOP8 (EMP8)封装，用于传感器放大器、乐器放大器、光电二极管放大器和有源滤波器等应用。

特性

• JFET-input高速

• 低噪声

• 低失真

• 输入电压范围内无反相

• 单位增益稳定

规范

• 20V/μs高转换速率

• 10 nv /√赫兹噪音

• 0.0004% THD+N低失真

• 7 mhz增益带宽

• 所有放大器的供电电流均为2.6mA

• 25pA输入偏置电流

• ±4V至±16V双电源范围

• 8V至32V单电源范围

• -40°C至125°温度范围

应用程序

• 传感器放大器

• 乐器放大器

• 光电二极管放大器

• 活跃的过滤器

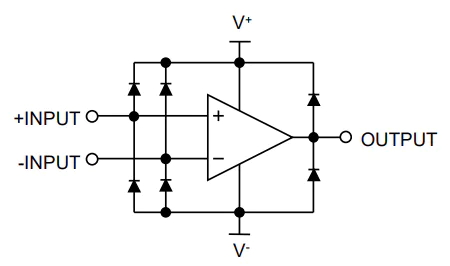

框图

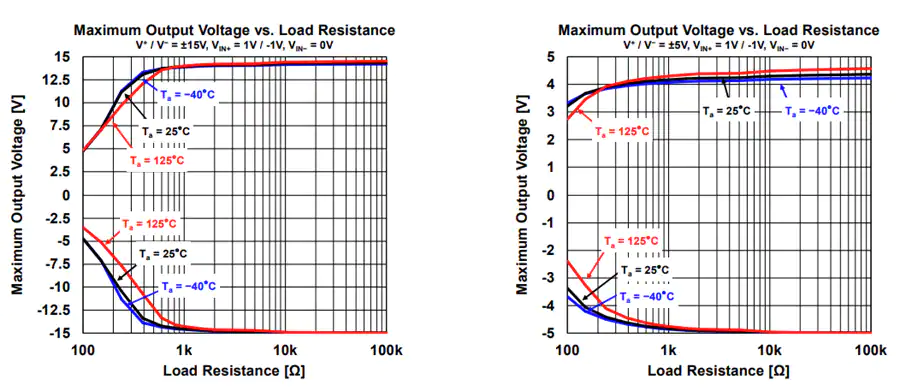

典型的特征图
