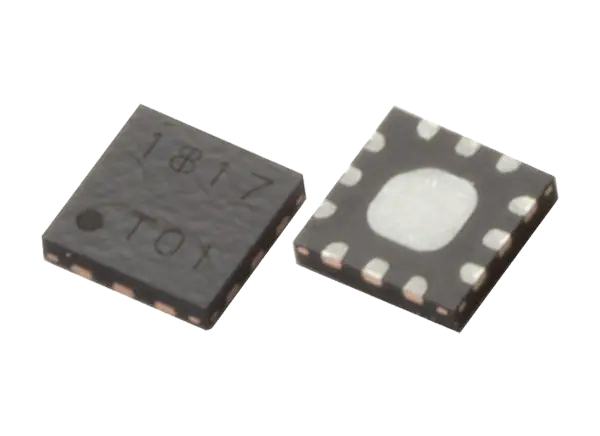

Nisshinbo NJG1817ME4-TE1 10W大功率SPDT开关提供40dBm的大功率处理能力。这种SPDT开关还提供高线性度和低插入损耗高达6GHz。大功率SPDT交换机具有可以满足5G通信的切换速度快的特点。这种大功率SPDT开关工作在2V到5V的控制电压范围和150ns典型的高开关速度。NJG1817ME4开关是符合RoHS和无卤素与MSL1。这种大功率SPDT开关适用于商业无线电应用和发射/接收切换，天线切换，和其他切换应用。

特性

• 40dBm的大功率处理能力

• 高开关速度

• NJG1817ME4开关是符合RoHS和无卤素与MSL1

规范

• 2V ~ 5V控制电压范围

• 150ns典型的高切换速度

• 低插入损耗:

• 0.35 db (typ) @3.85GHz, V (CTL) (H) = 3.3 V

• 0.40 db (typ) @4.7GHz, V (CTL) (H) = 3.3 V

• 0.45 db (typ) @6GHz, V (CTL) (H) = 3.3 V

• 高插入损耗:

• 27分贝(typ) @3.85GHz, V (CTL) (H) = 3.3 V

• 27分贝(typ) @4.7GHz, V (CTL) (H) = 3.3 V

• 25 db (typ) @6GHz, V (CTL) (H) = 3.3 V

应用程序

• 商业电台的应用程序

• 5G (Sub-6Ghz)小蜂窝低音基站

• 发射/接收切换，天线切换，和其他切换应用

框图

应用电路
