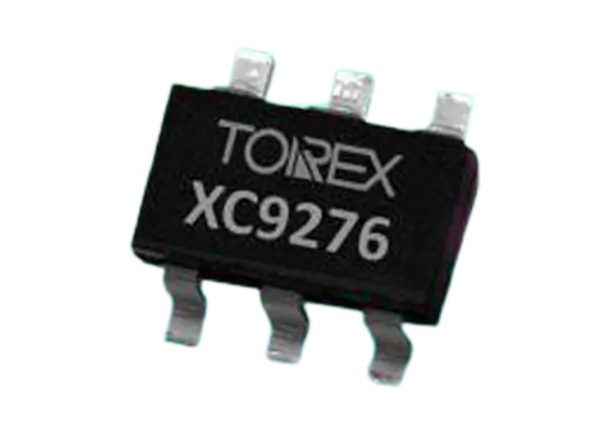

Torex Semiconductor XC9276同步降压PFM DC/DC变换器具有输出电压切换功能。它还具有超低功耗电路和PFM控制。通过实现200nA功耗的超低功耗电路和PFM控制方法，大大提高了在轻载电流下的效率性能。此外，可使用V(SET)引脚实现两预设输出电压切换功能。

特性

• 输入电压范围1.8V ~ 6.0V

• 0.5V ~ 1.9V (0.05V增量)输出电压设定

• 2.0V ~ 3.6V (0.1V增量)

• 输出电压精度±20mV (VOUT 1,2≦1.0V)±2.0% (V(OUT) 1,2>1.0V)

• 150毫安输出电流

• 200nA @ V(OUT)=1.8V (TYP.)电源电流

• 控制方法

• PFM控制

• 函数

• 输出电压可选功能

• CL放电(D型)

• UVLO函数

• 保护功能

• 短的保护

• 输入/输出电容器

• 陶瓷电容器兼容

• 工作环境温度-40 ~ 85℃

• 包

• WLP-6-03 (1.72 x 1.07x 0.33mm)

• SOT-26W (2.9mm x 2.8mm x 1.3mm)

• USP-8B06 (2.0mm x 2.0mm x 0.33mm)

• 符合欧盟RoHS环保标准，不含铅

应用程序

• 智能电表

• 低功率射频

• 传感器模块

• 可穿戴设备

• 能量收获设备

• 备用电源电路

• 智能卡

• 带有1个锂电池的设备

框图
