NXP Semiconductors PTN3944EVM-KIT评估板提供了PTN3944多通道PCIe Gen 4线性均衡器的演示和开发平台。PTN3944针对PCIe 4.0、UPI等高速接口进行了优化。PTN3944解决了PCIe和UPI接口实现的高速信号质量增强要求。该设备提供可编程线性均衡，输出摆动线性控制引脚带或I(2)C控制，以提高信号完整性，并通过减少符号间干扰(ISI)实现信道扩展。使用PTN3944的多个组件，可以将PCIe信号重新驱动到最多16个安装在PCIe插槽中的设备。

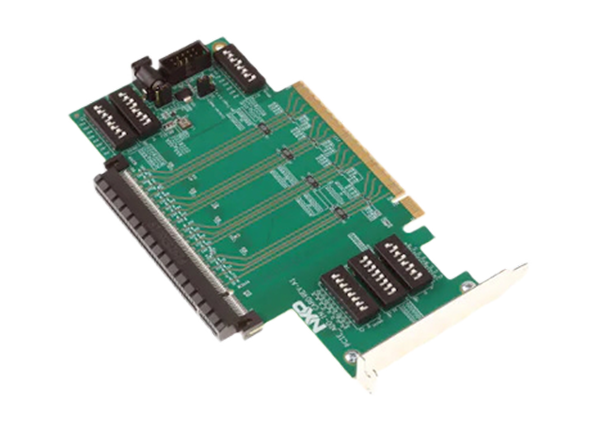

NXP Semiconductors PTN3944EVM-KIT评估板是一款插件卡(AIC)，设计用于PC或服务器计算机上可用的PCIe x16插槽。评估板顶部的CEM连接器可以连接PCIe设备。在评估板的前面有4个PTN3944芯片，它们将PCIe信号从主板侧(从CPU/芯片组)重新驱动到PCIe设备。在评估板的背面，另外4个PTN3944芯片将PCIe信号从PCIe设备重新驱动到主板侧(到CPU/芯片组)。PTN3944均衡器ic，输出摆动电平和平坦增益设置可以通过板载拨码开关或由图形用户界面控制的I(2)C总线进行配置。

特性

• 8个PTN3944 PCIe Gen 4线性均衡器

• 支持PCIe Gen 4最高速度

• 支持PCIe x16配置

• 板载拨码开关，以配置均衡器设置

• 软件GUI可用于配置均衡器设置

• 3.3V PCIe金手指或外部5.0V电源供电

软件

PTN38007/PTN38003A/PTN3944软件GUI提供图形用户界面，使用户能够监控和更改PTN3944
寄存器。

• 从NXP Semiconductors下载PTN38007/PTN38003A/PTN3944软件GUI

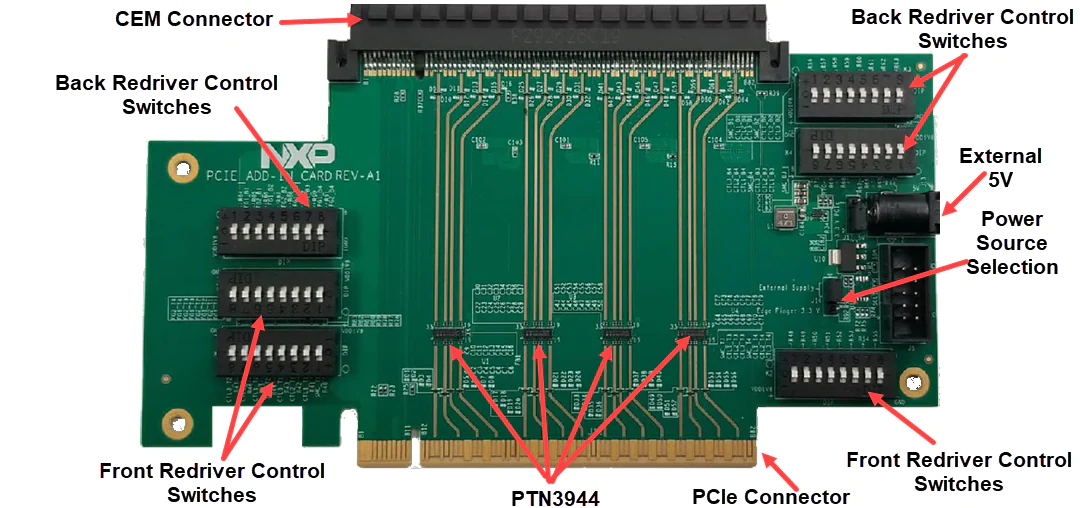

板布局(前)

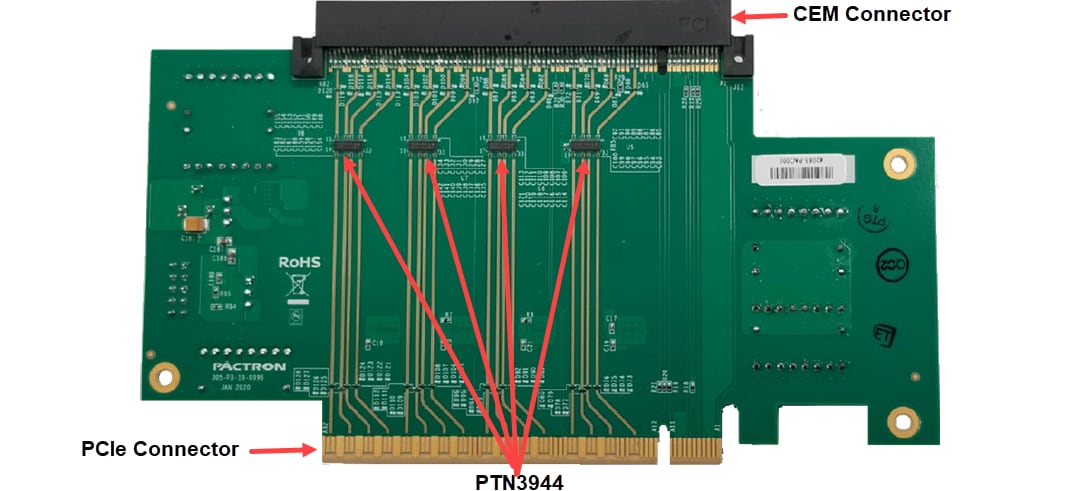

板布局(后)
