德州仪器TCA39306双双向电压电平转换器兼容I(2)C, SMBus和I(3)C，带使能(EN)输入，工作范围从0.9V到3.3V V(REF1)和1.8V到5.5V V(REF2)。该设备允许在0.85V和5V之间的双向电压转换，而不需要使用方向引脚。开关的低通态电阻(RON)允许以最小的传播延迟进行连接。当EN值为高时，翻译开关为ON, SCL1 I/O和SDA1 I/O分别连接到SCL2 I/O和SDA2 I/O上，实现端口之间的双向数据流。当EN值低时，翻译开关关闭，端口之间存在高阻抗状态。除了电压转换，德州仪器TCA39306还可以通过控制EN引脚在快速模式通信期间断开较慢的总线，将高速总线与低速总线隔离开来。

特性

• 用于混合模式I(2)C应用的SDA和SCL线路的2位双向转换器

• 标准模式，快模式，快模式加上I(2)C和SMBus兼容

• I(3)C兼容(支持12.5MHz)

• 允许电压级之间的转换

• 0.9V V(REF1)和1.8V, 2.5V, 3.3V，或5V V(REF2)

• 1.2V V(REF1)和1.8V, 2.5V, 3.3V，或5V V(REF2)

• 1.8V V(REF1)和2.5V, 3.3V，或5V V(REF2)

• 2.5V V(REF1)和3.3V或5V V(REF2)

• 3.3V V(REF1)和5V V(REF2)

• 提供双向电压转换，无方向引脚

• 输入和输出端口之间的低通态电阻提供较小的信号失真

• 开路I(2)C I/O端口(SCL1, SDA1, SCL2和SDA2)

• 5V容忍I(2)C I/O接口，支持混合模式信号操作

• EN = Low的高阻抗SCL1、SDA1、SCL2和SDA2引脚

• 当EN = Low时，可进行无锁隔离操作

• 流动引脚，便于印刷电路板跟踪路由

• ESD Protection超过JESD 22

• 2000V人体模型(A114-A)

• 1000V充电设备型号(C101)

应用程序

• I(2)C、SMBus、PMBus、MDIO、UART、低速SDIO、GPIO等双信号接口

• 服务器

• 路由器(电信交换设备)

• 个人电脑

• 工业自动化

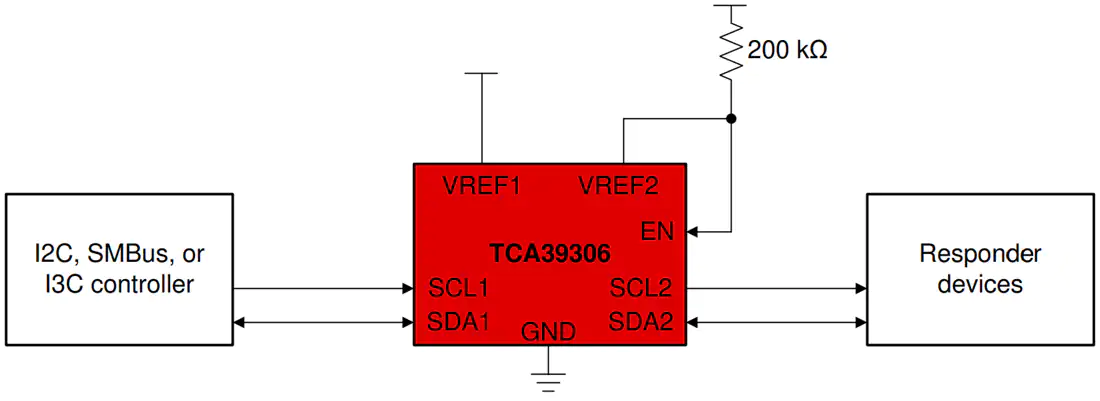

简化程序图
