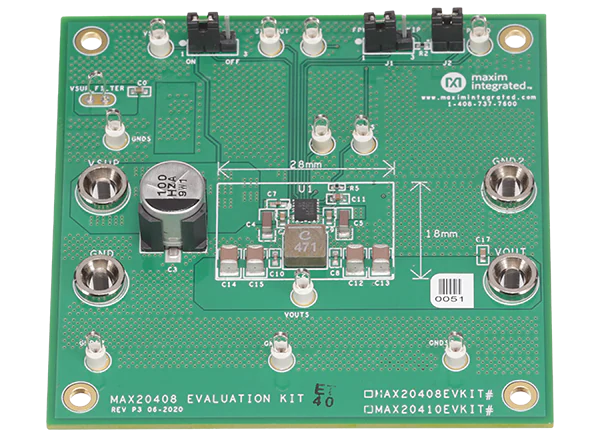

美信Maxim MAX20408EVKIT和MAX20410EVKIT评估电路板提供了经过验证的设计，以评估10µa静态电流的MAX20408和MAX20410汽车同步降压转换器。评估套件配有MAX20410AFOB/VY+(400kHz)或MAX20408AFOE/VY+ (2.1MHz)安装，以及用于评估的各种测试点和跳线。评估套件输出电压固定在3.3V或4V，并易于配置为0.8V至10V，组件变化最小。Maxim集成MAX20408EVKIT和MAX20410EVKIT评估套件设计提供高达8A/10A的输入电压3V至36V。PGOOD信号可以监测电压质量。

特性

• 输入电源范围3V ~ 36V

• 输出电压(3.3V/4V固定，0.8V ~ 10V可调)

• 可提供8A/10A

• 频率同步输入

• 允许输入

• 扩展频谱可用

• 电压监测PGOOD输出可用

• 证明PCB布局

• 完全组装和测试

必需的设备

• MAX20408EVKIT或MAX20410EVKIT评估试剂盒

• 36V, 10A直流电源(PS)

• 适当的电阻负载或可降低10A的电子负载

• 数字多用表(DMM)

• 示波器
