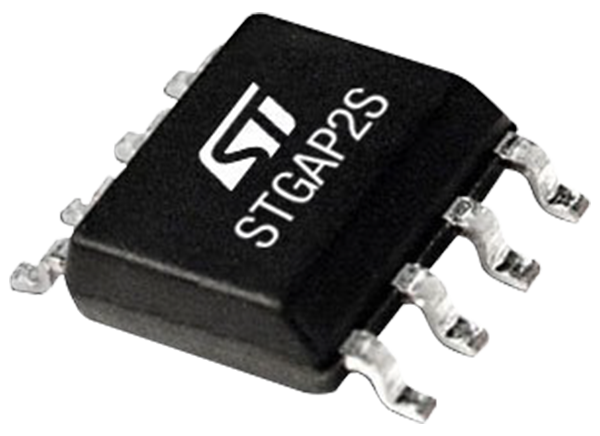

意法半导体STGAP2SICSNTR 4A单门驱动器提供栅极驱动通道和低电压控制和接口电路之间的电隔离。STGAP2SICSNTR利用4A能力和轨到轨输出，适用于中大功率应用，如工业应用中的功率转换和电机驱动逆变器。Gate驱动程序有两种不同的配置。

STM STGAP2SICSNTR 4A Single Gate Driver有两种不同的配置。第一种配置提供了分离的输出引脚，允许使用专用的栅极电阻进行独立的通断优化。第二种配置具有单个输出引脚和Miller CLAMP功能，防止在半桥拓扑中快速换向期间的门尖峰。这两种格式都提供了高度的灵活性和材料减少清单的外部组件。

STGAP2SICSNTR集成了保护功能，包括为SiC mosfet优化值的UVLO和热关闭，从而有效地设计高可靠性的系统。双输入引脚可以选择控制信号的极性，并实现HW联锁保护，以避免控制器故障时的交叉导通。输入到输出的传播延迟结果包含在75ns内，提供高PWM控制精度。提供待机模式，减少空闲功耗。

特性

• 高压导轨可达1700V

• 4A汇聚/源@25°C驱动电流能力

• 全温度范围内dV/dt瞬态抗扰度±100V/ns

• 75ns总的输入输出传播延迟

• 独立的接收器和源选项，方便栅极驱动配置

• 4A Miller CLAMP专用引脚选项

• UVLO函数

• 栅极驱动电压可达26V

• 3.3V, 5V TTL/CMOS滞后输入

• 关闭温度保护

• 备用功能

• 4.8 kv (PK)隔离

• 窄体SO8

应用程序

• 家用电器、工厂自动化、工业驱动器和风扇的电机驱动器

• 600 v / 1200 v逆变器

• 电池充电器

• 感应加热

• 焊接

• 联合包裹

• 电力供应单位

• 直流-直流转换器

• 功率因数校正

方框图
