Maxim MAX25256EVKIT驱动评估工具包的介绍、特性、及应用

来源：HQBUY 发布时间：2022-04-21

摘要： 完整组装和测试PCB，包含max2525610w隔离h桥DC-DC转换器。

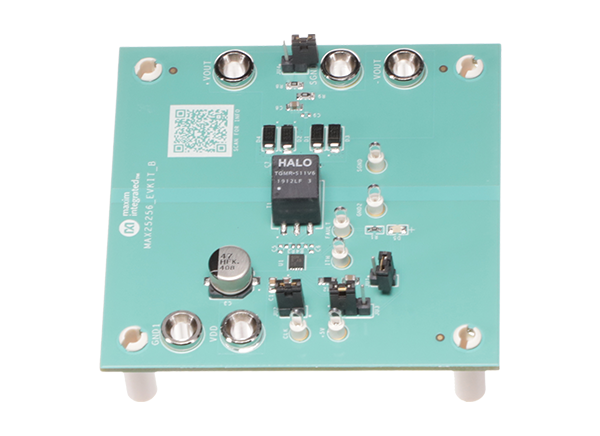

Maxim Integrated MAX25256EVKIT Driver Evaluation Kit是一个完整组装和测试的PCB，包含了max2525610w隔离h桥DC-DC转换器。评估套件工作在8V到36V的直流电源，板载HALO的1:1匝比变压器将输出电压范围设置为6.8V到34.8V，电流限制为215mA。

该评估套件使用h桥DC-DC变换器拓扑，在2.2W到8.3W输出功率+24V下，整体效率可达90%以上。输入纹波电流和辐射噪声是最小化的固有平衡的设计性质，在输入电流中没有中断。低电压锁定(UVLO)，可调电流限制，热关闭提供了一个强大的10W隔离电源。表面贴装变压器提供电流隔离，输出由全波整流电路供电，减少输出电压纹波。

Maxim MAX25256EVKIT电路配置为全波整流器，输出电压跟随输入电压，但也可配置为其他拓扑，包括倍压器、双极输出、半波整流和推挽整流。
