Silicon Labs EFR32FG23 Flex Gecko无线soc(系统级芯片)是智能家居、安全、照明、楼宇自动化和计量的理想子ghz loT无线连接。EFR32FG23是高性能的子ghz无线电，提供远程，不受2.4GHz技术干扰。单模多核解决方案，提供行业领先的安全性，低功耗，快速唤醒时间。集成功率放大器，可实现loT器件的下一代安全连接。

Silicon Labs EFR32FG23 Flex Gecko无线soc可提供40针和48针四管扁平无铅(QFN)封装，工作温度范围宽-40°C至+125°C。

特性

• 低功耗无线片上系统

• 高性能32位78MHz Arm Cortex -M33带DSP指令和浮点单元，有效的信号处理

• 高达512kB的闪存程序存储器

• 高达64kB的RAM数据存储器

• Sub-GHz无线电操作

• TX功率高达+20dBm

• 低能源消耗

• 4.2mA RX电流在920MHz (400.0kbps 4-FSK)

• 3.8mA RX电流在915MHz (4.8kbps O-QPSK)

• 5.1mA RX电流在915MHz (2.0Mbps GFSK)

• 3.7mA RX电流868MHz (2.4kbps GFSK)

• 3.7mA RX电流868MHz (38.4kbps FSK)

• 4.0mA RX电流433MHz (100.0kbps 2GFSK)

• 25mA TX电流@ 14dBm输出功率在915MHz (14dBm零件号)

• 915MHz时85.5mA TX电流@ 20dBm输出功率(20dBm零件号)

• 主模式(EM0) 39.0MHz时为26.0μA/MHz

• 1.5μA EM2深度睡眠电流(64kB RAM保留和RTC运行LFXO)

• 1.2μA EM2深度睡眠电流(16kB RAM retention and RTC running from LFRCO)

• 高接收机性能

• -98.6dBm灵敏度@ 400.0kbps 920MHz

• -125.8dBm灵敏度@ 4.8kbps 915MHz O-QPSK

• -96.9dBm灵敏度@ 2.0Mbps 915MHz GFSK

• -125.3dBm灵敏度@ 2.4kbps 868MHz GFSK

• -111.8dBm灵敏度在38.4kbps 868MHz FSK

• -110.7dBm灵敏度@ 100.0kbps 433MHz 2GFSK

• 支持调制格式

• 2/4 (G)FSK完全可配置成型

• OQPSK DSSS

• (G) MSK的

• 的书

• 安全库

• 硬件加密加速的AES128/192/256, ChaCha20-Poly1305, SHA-1, SHA-2/256/384/512, ECDSA +ECDH(P-192, P-256, P-384, P-521)， Ed25519和曲线25519,J-PAKE, PBKDF2

• 真随机数生成器(TRNG)

• 手臂 TrustZone

• 安全引导(Root of Trust Secure Loader)

• 安全调试解锁

• DPA的对策

• 安全密钥管理与PUF

• 反篡改

• 安全认证

• 协议支持

• 专有的

• 连接

• Wi-SUN

• 人行道上

• WM-BUS

• 广泛的MCU外设选择

• 模数转换器(ADC)

• 12位@ 1议员

• 16位@ 9过度增殖

• 2x模拟比较器(ACMP)

• 2通道数字模拟转换器(VDAC)

• 低能量传感器接口(LESENSE)

• 最多可达31个通用I/O引脚，输出状态保持和异步中断

• 摘要介绍直接存储器存取控制器

• 12通道外围反射系统(PRS)

• 4个16位定时器/计数器与3个比较/捕获/PWM通道

• 1x 32位定时器/计数器3比较/捕获/PWM通道

• 32位实时计数器

• 24位低能量定时器波形产生

• 16位异步操作脉冲计数器(PCNT)

• 2 x看门狗定时器

• 3x增强通用同步/异步接收/发送器(EUSART)

• 1x通用同步/异步收发器(UART/SPI/智能卡(ISO 7816)/IrDA/I2S)

• 2个I(2)C接口，支持SMBus

• 集成的低能耗液晶控制器，支持多达80个段

• 键盘扫描器支持高达6x8矩阵(KEYSCAN)

• 模具温度传感器

• 经营范围广

• 1.71V至3.8V单电源

• 工作温度范围-40°C至+125°C

• 包选项

• QFN-40型，5.0mm x 5.0mm x 0.85mm

• QFN-48型号:QFN-48 QFN-48

应用程序

• 物联网应用

• 家庭和楼宇自动化

• 安全

• 工业自动化

• 街道照明

• 智能电表

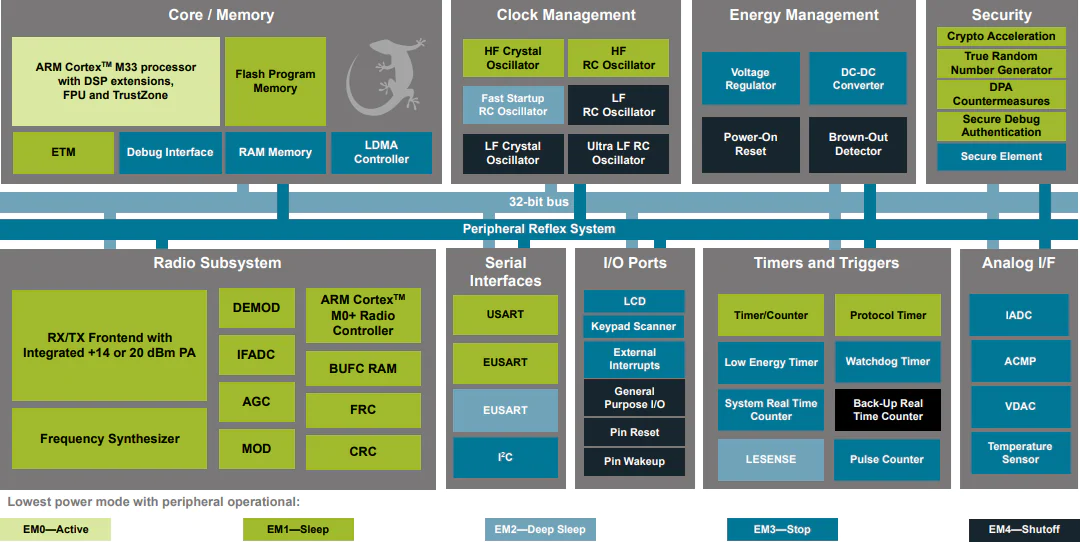

框图
