恩智浦半导体的frdmgd31600xm3evm半桥评估套件中填充了两个MC33GD3160单通道IGBT/SiC MOSFET栅驱动器件。frdmgd31600xm3evm套件提供Freedom KL25Z微控制器硬件，用于连接安装了Flex GUI软件的PC，用于与MC33GD3160门驱动设备上的SPI寄存器进行通信，无论是daisy chain还是独立配置。KITGD3160TREVB转换板用于在MCU和MC33GD3160门驱动程序之间将3.3V信号转换为5.0V信号。frdmgd31600xm3evm评估套件设计用于连接Wolfspeed XM3 SiC MOSFET模块，用于半桥评估和应用开发。

特性

• 兼容XM3 SiC MOSFET模块

• Flex GUI图形用户界面可与工具包一起使用

• 菊花链SPI接口可配置

• 易于配置跳线选项

• 使用Flex GUI的SPI可配置寄存器选项

• 双脉冲和短路评估

• 光纤连接外部PWM输入

 内容

• KITGD3160TREVB转换器与KL25Z单片机

• 微型USB电缆

• 快速入门指南

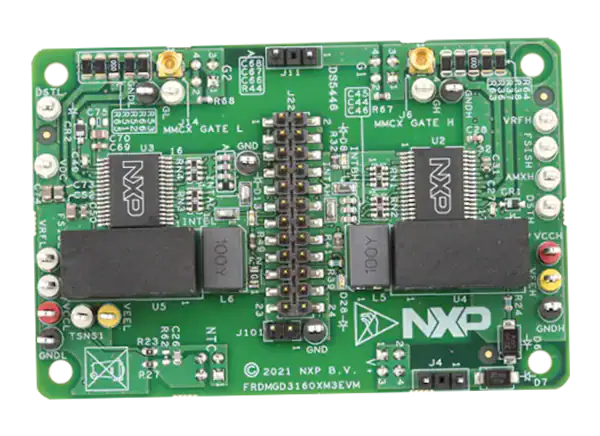

前,后视图
