NXP Semiconductors PTN38007-EVM/PTN38003A-EVM Evaluation Boards促进PTN38007/3A Type-C USB3.2和DisplayPort v1.4组合线性驱动器的评估。PTN38007/3A驱动信号在主板侧或设备侧的较长的通道长度。PTN38007/3A可用于评估有源电缆的信号驱动能力。

使用PTN38007-EVM/PTN38003A-EVM评估板需要工具包内容、额外的硬件和一个Windows PC工作站和已安装的软件。

特性

• 支持usb3.2 /DisplayPort 1.4/Thunderbolt 3/USB4接口

• 小的形式因素

• 低功耗

应用程序

• 企业访问点

• 台式机/笔记本电脑/服务器

• 停靠站

 内容

• 在防静电袋中组装并测试过的评估板

• 快速入门指南

硬件特性

• 一台PC/笔记本，USB-C支持USB3.2 Gen1/2，显示端口，Thunderbolt 3(仅PTN38007)，或USB4(仅PTN38007)。通过微型usb电缆配置EVM还需要一个USB-A连接器

• 相应的评估设备:USB3.2 Gen1/2, DisplayPort monitor, Thunderbolt 3(仅PTN38007)，或USB4(仅PTN38007)

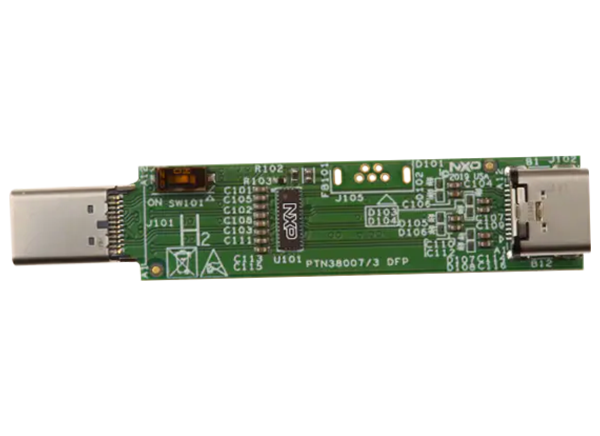

前,后视图

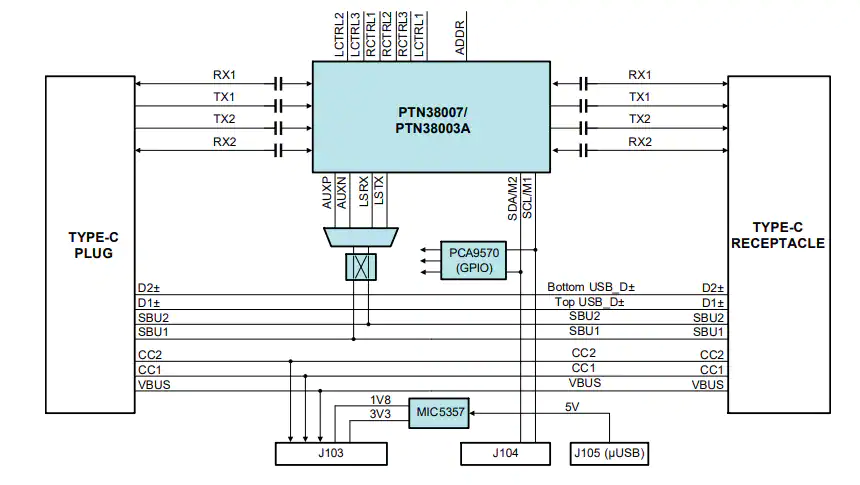

框图
