亚德诺半导体LTC7805同步降压控制器是一种高性能的双降压同步DC/DC开关调节器，驱动所有n通道功率MOSFET级。恒频电流模式结构允许高达3MHz的锁相开关频率。LTC7805工作在宽4.5V到40V输入电源范围。通过操作两个控制器输出级的失相，将电源损耗和供电噪声降至最低。

在电池供电系统中，极低的空载静止电流延长了运行时间。OPTI-LOOP补偿允许在宽范围的输出电容和ESR值的瞬态响应进行优化。LTC7805具有精确的0.8V参考和电源良好的输出指示器。MODE引脚在轻负载下选择突发模式、脉冲跳跃模式或连续电感电流模式。

亚德诺半导体LTC7805还具有扩频操作，这大大降低了输入和输出电源上的峰值辐射和传导噪声，使其更容易符合电磁干扰(EMI)标准。

特性

• 4.5V ~ 40V宽输入电压范围

• 0.8V至40V宽输出电压范围

• 低操作我(问)

• 14μA (14V to 3.3V, channel 1 on)

• PassThru /100%占空比

• 扩频操作

• R(SENSE)或DCR电流传感

• 反相控制器降低了所需的输入电容和电源引起的噪声

• 可编程固定频率(100kHz至3MHz)

• 锁相频率(100kHz至3MHz)

• 可选择连续，脉动，或低纹波，突发模式 操作在轻负荷

• 良好的输出电压监视器

• 内部LDO电源门驱动器从V(IN)或EXTV(CC)

• 低关断I(Q)

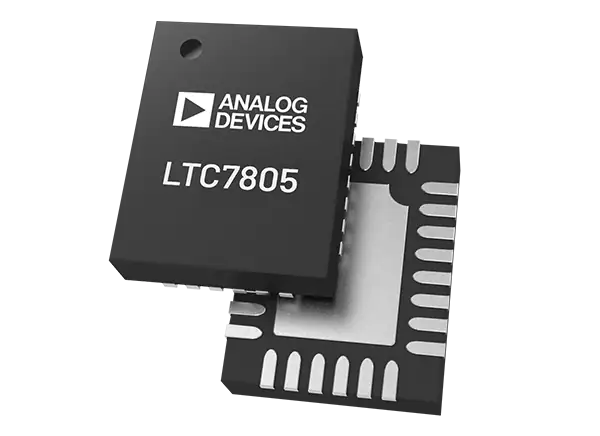

• 侧面可湿式28-引线4mm × 5mm QFN包

• AEC-Q100汽车工艺认证

应用程序

• 汽车和运输

• 工业

• 军事/航空电子设备

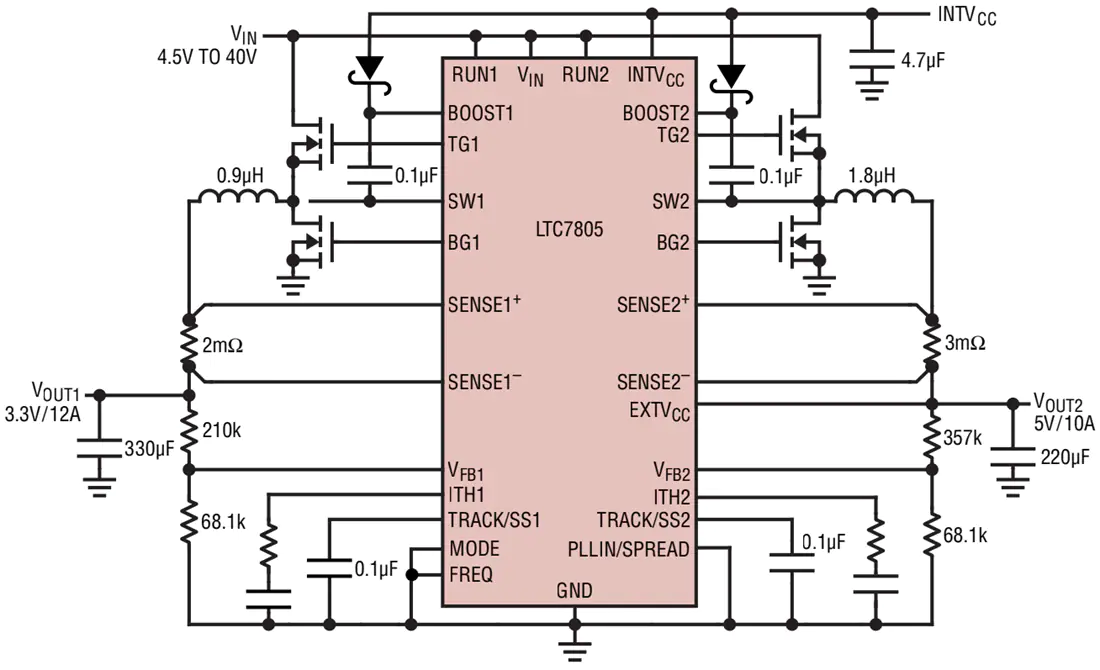

典型的应用程序
