亚德诺半导体ADA4098-1 over - top 精密运算放大器提供从-V(S)到+V(S)及以上的输入，称为over - top。ADA4098-1的偏置电压为<30μV，输入偏置电流(I(B))为<700pA，可以工作在3V到50V的单电源或分路电源上。此外，ADA4098-1的供电电流仅为165μA。

ADI ADA4098-1 over - top输入级具有强大的输入保护功能，适用于恶劣的环境。输入可以容忍高达80V的差动电压，而不会损坏或降低直流精度。工作共模输入范围从轨道到轨道和更远，高达70V >-V (S)，与+V(S)电源无关。

ADA4098-1是单位增益稳定的，可以驱动需要高达20mA的负载。运放额外驱动电容负载高达200pF。该设备具有低功率关机。

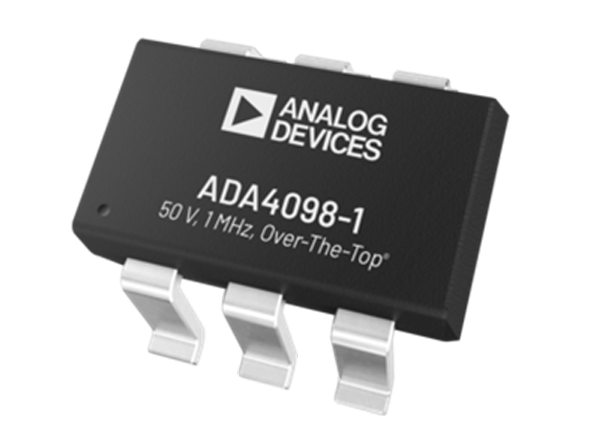

ADA4098-1封装在一个标准的、6导联的、薄的小外形晶体管(TSOT)封装中。

特性

• -V(S)-0.1V ~ V(S) + 70V超宽共模输入范围

• +3V至+50V (PSRR可调至±25V)供电电压范围宽

• 165μA(典型)低电源电流

• 低输入偏置电压

• ±0.5μV/°C (B级)低输入偏置电压漂移

• 低输入电压噪声

• 6Hz典型的1/f噪声角

• 400nV p-p典型在0.1Hz到10Hz

• 17nV/√Hz在100Hz时典型

• 高速

• 1.05MHz典型的f(TEST) = 2.5kHz GBP

• 在得尔塔V(OUT) = 25V的转换速率下，典型的0.85V/μs

• 最大20μA低电源电流关闭

• 低输入偏置电流

• 得尔塔V(OUT) = 4V时最小126dB

• CMRR:在V(CM) =-0.1V ~ +70V时最小123dB

• PSRR:在V(SY) = +3V至±25V时最小为123dB

• 无相位反转的输入过载容忍

• ±4kV HBM和±1.25kV FICDM

• -55℃~ +150℃(H级)温度范围宽

• 6-lead TSOT包

应用程序

• 工业传感器调节

• 电源电流传感

• 电池和电源监测

• 前端放大器在虐待环境

• 4mA到20mA的变送器

典型应用电路

简化的示意图
